تفاصيل المنتج:
|
| بحجم: | NPS 2 "إلى 60" | الضغط: | 150 رطل إلى 2500 رطل |
|---|---|---|---|
| نطاق درجة حرارة: | -196 ℃ ~ 300 ℃ درجة حرارة منخفضة معتدلة ، عادية ودرجة حرارة عالية | مواد الجسم والتقليم: | Cast Cast، WCB، ASTM A105، ASTM A350 LF2، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55، ASTM A351 |
| مادة المقعد: | PTFE ، RPTFE ، DEVLON ، Molon ، PEEK ، مقعد معدني | ختم الجسم والساق: | Oring (FKM ، FFKM NBR ، FPM HNBR ، VITON ، EPDM ، AFLAS) ، حشية الجرح اللولبي (316SS + الجرافيت) الت |
| تسليط الضوء: | NPS 20 "صمام كروي مثبت على مرتكز الدوران,صمام كروي مثبت على مرتكز الدوران 2500 رطل,صمام كروي مثبت بمقعد ناعم |
||

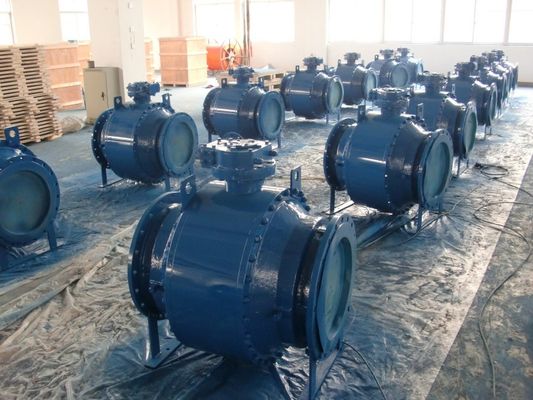

لينة جانب المقعد الدخول مرتكز الدوران نوع الكرة صمام
تطبيق Trunnion Side Entry Ball Valves هو التطبيق النموذجي لخطوط أنابيب الغاز أو النفط الخام ، الأحجام الأكبر (حتى 60 بوصة) وفئات الضغط الأعلى (ASME 4500 أو API 15000psi).يمكن أن يتكون هيكل الجسم من قطعتين أو ثلاث قطع لأحجام أصغر (حتى 6 بوصة RB) ، وثلاث قطع لأبعاد كبيرة.يمكن أن تكون المواد الخام إما مطروقات أو مصبوبات طرد مركزي.مجموعة واسعة من المواد: الفولاذ الكربوني ، SS الأوستنيتي أو المارتينسيتي ، SS مزدوج الطبقة الفائقة ، السبائك القائمة على النيكل.جسم مثبت بمسامير كجسم قياسي ملحوم للتطبيقات الخاصة (انظر القسم المحدد).
تشمل الميزات التقنية الرئيسية للصمام الجذعية المضادة للانفجار وتصميم مقاعد الصمام المتوفر في ثلاثة إصدارات مختلفة:
SPE (تأثير المكبس الفردي): يتم تنشيط المقعد عن طريق ضغط التيار فقط.
DPE (تأثير المكبس المزدوج): يمكن تنشيط المقعد بضغط التيار أو عن طريق ضغط تجويف الجسم.
DUAL (SPE upstream و DPE downstream): الجمع بين تصميمي المقعدين الموضحين أعلاه ، يمكن ضمان حاجز مزدوج في حالة فشل ختم المقعد
| نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
| انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
| ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
| مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. |
الجرافيت.PTFE ، PPL.إلخ. |
خيارات الختم
مقعد ناعم: ختم معدني بحلقة دائرية من المعدن
هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء
تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة
تصميم آمن للحريق
تضمن الصمامات الكروية اجتياز اختبار السلامة من الحرائق بنسبة 100٪.نظرًا لأن الصمام الكروي يستخدم تصميمين مختومين عبر أختام الحلقة O وحشية الجرح الحلزونية المعدنية من الجرافيت.عندما يكون الصمام مشتعلًا ، فإن المواد غير المعدنية مثل أختام مقعد PTFE ، والحشيات ، وأختام الحلقة O ، والمطاط وما إلى ذلك سوف تتلف ، وفي الوقت نفسه ، توفر الطبقة الخارجية لحشية الجرح الحلزونية المعدنية من الجرافيت ختمًا ثانويًا.عندما يتم حرق المقعد الناعم ، سيشكل المقعد المعدني تلقائيًا ختمًا معدنيًا مع كرة تحت إلحاح الزنبرك الذي سيحكم بشكل فعال في التسرب الداخلي والتسرب الخارجي.يتوافق تصميم الصمام تمامًا مع API 607 و API 6FA و BS 6755 و JB / T 6899 ومعايير أخرى ،
BLOCK & BLEED (DBB)
عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.
العزلة المزدوجة والنزف (DIB)
مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.
تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
