تفاصيل المنتج:
|
بحجم: | NPS 2 "إلى 60" | الضغط: | 150 رطل إلى 2500 رطل |
---|---|---|---|
نطاق درجة حرارة: | -196 ℃ ~ 300 ℃ درجة حرارة منخفضة ، درجة حرارة عادية ودرجة حرارة عالية | مواد الجسم والتقليم: | Cast Cast، WCB، ASTM A105، ASTM A350 LF2، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55، ASTM A351 |
مادة المقعد: | PTFE ، RPTFE ، DEVLON ، Molon ، PEEK ، مقعد معدني | ختم الجسم والساق: | Oring (FKM ، FFKM NBR ، FPM HNBR ، VITON ، EPDM ، AFLAS) ، حشية الجرح اللولبي (316SS + الجرافيت) الت |
تسليط الضوء: | صمام كروي ذو تجويف كامل,BW ينتهي صمام كروي مزور,صمام كروي مقاوم للانفجار |

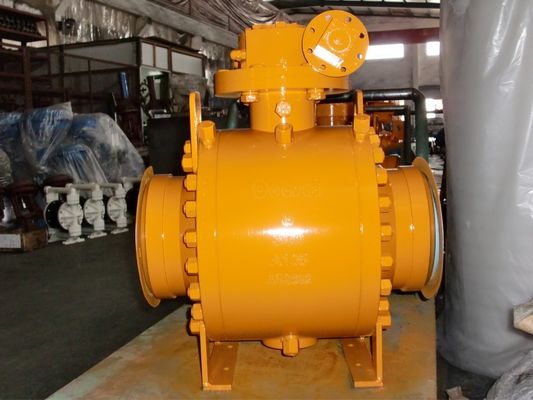

الجانب مدخل مرتكز الدوران نوع تزوير الكرة صمام BW ينتهي
الخصائص الرئيسية:
تم تصميم الصمام الكروي المركب على المدخل الجانبي من قطعتين من نوع الجسم أو نوع الجسم المكون من ثلاث قطع ومقعدين عائمين ، وهما متحركان تحت ضغط المتوسط.تحت الجزء السفلي من المقاعد ، يتم وضع نوابض التحميل المسبق للمقعد لضمان إمكانية ربط مقعدين عائمين بسطح الكرة بإحكام ، وأكثر من ذلك ، يمكن لضغط الوسط أيضًا دفع المقاعد لربط الكرة بإحكام لضمان الختم بشكل أكثر موثوقية.
تم تجهيز الصمام الكروي مرتكز الدوران بحلقة إحكام ذات مقعد متحرك يمكن أن تولد إزاحة تحت ضغط الوسيط.في حالة وجود أي ضغط متوسط ، فإن الضغط سوف يضغط على حلقة ختم مقعد الصمام على الكرة بإحكام ، مما يضمن أداء الختم للصمام الكروي.
ميزات التصميم
تم تصميم الصمام الكروي وفقًا لـ ISO14313 ، API 6D ، BS 5351 ، GB / T 19672 ؛
هيكل بسيط مع أداء ختم جيد وعزم دوران صغير ؛
التجويف الكامل وتصميم التجويف المنخفض بأقل مقاومة للتدفق (صفر في الواقع) ؛
حقن مانع التسرب في حالات الطوارئ
تخفيف ضغط التجويف الذاتي ؛
الكرة المستقلة والساق.
تعبئة منخفضة الانبعاثات ؛
تصميم جذعي آمن ومضاد للكهرباء الساكنة ومضاد للانفجار ؛
وظيفة مقعد الصمام DBB ، DIB-1 ، DIB-2 ؛
غطاء محرك اختياري ممتد.
حدود المنتج
مادة الجسم: الكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلب
القطر الاسمي: 2 "~ 60" (DN50 ~ DN1500)
اتصال النهاية: RF ، RTJ ، BW
نطاق الضغط: Class150 ~ 2500 (PN16 ~ PN420)
درجة حرارة العمل: -46 درجة مئوية + 200 درجة مئوية
العملية: مفتاح الربط ، الترس الدودي ، المحرك الكهربائي ، الهوائي ، الغاز فوق الزيت ، المحرك الكهروهيدروليكي
نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. | الجرافيت.PTFE ، PPL.إلخ. |
صمام الكرة المثبت على مرتكز الدوران مناسب للاستخدام على أنواع مختلفة من خطوط الأنابيب من الفئة 150 إلى الفئة 2500 ، PN16 ~ PN160 ، JIS 10K ~ JIS 20K لقطع أو تشغيل وسيط خط الأنابيب ، والتي تشمل أنواع العمليات منها ترس دودي ، مانول ، المشغلات الهوائية أو الكهربائية ، والتي تكون بشكل عام متصلة بشفة ، ووصلة نهاية اللحام التناكبي أيضًا.
جذع دليل على الانفجار:
الجذع مصنوع بشكل منفصل عن الكرة مع كتف دائري متكامل من النوع T ، يتم الاحتفاظ به بلطف. (تتوفر تصميمات أخرى عند الطلب)
جهاز مضاد للكهرباء الساكنة:
يتم تطبيق جهاز مضاد للكهرباء الساكنة من نوع الزنبرك زائد الجرافيت بين الكرة والساق وشفة الغدة والجسم للحفاظ على الاستمرارية الكهربائية بين جميع المكونات المعدنية.وتأكد من المقاومة أقل من متطلبات الخدمة الأشد.
جهاز حقن الشحوم
بالنسبة إلى DN150 (NPS 6) والأكبر ، يتم توفير الجذع ومقعد الصمام بجهاز حقن شحم مانع للتسرب ، بالنسبة لـ DN125 وأصغر ، يمكننا توفير جهاز حقن شحم الختم وفقًا لمتطلبات العملاء.عندما تتلف الحلقة O عن طريق الصدفة ، عن طريق حقن مادة مانعة للتسرب محكمة الغلق لمنع الوسائط من خلال حلقة مقعد الصمام وتسرب الساق.
خيارات الختم
مقعد ناعم: ختم معدني بحلقة دائرية من المعدن
هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء
تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة
تصميم آمن للحريق
تضمن الصمامات الكروية اجتياز اختبار السلامة من الحرائق بنسبة 100٪.نظرًا لأن الصمام الكروي يستخدم تصميمين مختومين عبر أختام الحلقة O وحشية الجرح الحلزونية المعدنية من الجرافيت.عندما يكون الصمام مشتعلًا ، فإن المواد غير المعدنية مثل أختام مقعد PTFE ، والحشيات ، وأختام الحلقة O ، والمطاط وما إلى ذلك سوف تتلف ، وفي الوقت نفسه ، توفر الطبقة الخارجية لحشية الجرح الحلزونية المعدنية من الجرافيت ختمًا ثانويًا.عندما يتم حرق المقعد الناعم ، سيشكل المقعد المعدني تلقائيًا ختمًا معدنيًا مع كرة تحت إلحاح الزنبرك الذي سيحكم بشكل فعال في التسرب الداخلي والتسرب الخارجي.يتوافق تصميم الصمام تمامًا مع API 607 و API 6FA و BS 6755 و JB / T 6899 ومعايير أخرى ،
العزلة المزدوجة والنزف (DIB)
مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.
BLOCK & BLEED (DBB)
عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.
تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
