تفاصيل المنتج:
|
بحجم: | الحجم: NPS 2 "إلى 60" | الضغط: | 150 رطل إلى 2500 رطل |
---|---|---|---|
نطاق درجة حرارة: | -196 ℃ ~ 300 ℃ درجة حرارة منخفضة ، درجة حرارة عادية ودرجة حرارة عالية | مواد الجسم والتقليم: | Cast Cast، WCB، ASTM A105، ASTM A350 LF2، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55، ASTM A351 |
مادة المقعد: | PTFE ، RPTFE ، DEVLON ، Molon ، PEEK ، مقعد معدني | ختم الجسم والساق: | Oring (FKM ، FFKM NBR ، FPM HNBR ، VITON ، EPDM ، AFLAS) ، حشية الجرح اللولبي (316SS + الجرافيت) الت |
تسليط الضوء: | 300LB مرتكز الدوران الكرة صمام,PTFE مقعد مرتكز الدوران الكرة صمام,BW ينتهي مرتكز الدوران الكرة صمام |

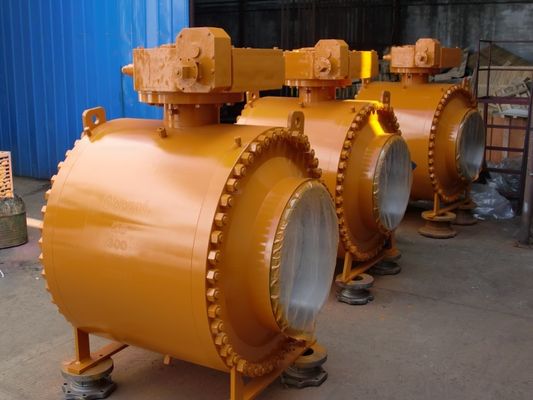

كتلة مزدوجة ونزيف الكرة صمام المدخل الجانبي 300LB BW ينتهي
نحن قادرون على توفير صمامات كروية ذات مدخل جانبي مصممة لتتوافق مع معيار صمام API 6D لتلبية متطلبات تطبيقات الصمامات في صناعات النفط والغاز البرية والبحرية ، وتكرير النفط ومعالجته ، والصناعات البتروكيماوية.
تم تصميم صمامات الدخول الجانبية كصمامات خدمة قوية وشديدة ، وقادرة على تحمل التشغيل عند الضغط العالي (ANSI # 2500) وتوفر إيقاف تشغيل ثابت وموثوق.تعتبر هذه الصمامات مثالية لتطبيقات الإغلاق الطارئ لخدمة الهيدروكربونات.
التصميم والمميزات
معيار التصميم: مواصفات API 6D لصمامات خط الأنابيب (الكرة)
الأحجام القياسية: DN25 إلى DN 600 ، 1 "إلى 24" ، التجويف الكامل والمخفض (أحجام أكبر عند الطلب)
تصنيف الضغط: ANSI 150 thro 'to ANSI 2500 التصنيف الكامل
نطاق درجة الحرارة: -196 درجة مئوية إلى +500 درجة
معايير Firesafe: مواصفات API 6FA لاختبار حريق الصمامات
اختبار تسرب المقعد: ISO 5208 ، أو ANSI / FCI 70-2 Class V و VI ، أو أي معيار اختبار دولي آخر.
اتصال شفة: ذو حواف بـ ASME B16.5 (1 "إلى 24") أو Buttweld لـ ASME B16.25
المفاصل الميكانيكية: تصميمات الختم والمواد لتلبية مواصفات العميل (حسب التطبيق)
أعلى شفة: ISO 5211
التشغيل: التشغيل اليدوي بصندوق التروس أو الأوتوماتيكي باستخدام مشغل.
مواد البناء: الفولاذ الكربوني والفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ على الوجهين والفولاذ المقاوم للصدأ مزدوج الاتجاه ، Inconel ، Monel ، Hastelloy ، Incoloy ومعظم المواد المطروقة / القضبان المتاحة تجاريًا.
جهاز حقن الشحوم
بالنسبة إلى DN150 (NPS 6) والأكبر ، يتم توفير الجذع ومقعد الصمام بجهاز حقن شحم مانع للتسرب ، بالنسبة لـ DN125 وأصغر ، يمكننا توفير جهاز حقن شحم الختم وفقًا لمتطلبات العملاء.عندما تتلف الحلقة O عن طريق الصدفة ، عن طريق حقن مادة مانعة للتسرب محكمة الغلق لمنع الوسائط من خلال حلقة مقعد الصمام وتسرب الساق.
تصميم آمن للحريق
تضمن الصمامات الكروية اجتياز اختبار السلامة من الحرائق بنسبة 100٪.نظرًا لأن الصمام الكروي يستخدم تصميمين مختومين عبر أختام الحلقة O وحشية الجرح الحلزونية المعدنية من الجرافيت.عندما يكون الصمام مشتعلًا ، فإن المواد غير المعدنية مثل أختام مقعد PTFE ، والحشيات ، وأختام الحلقة O ، والمطاط وما إلى ذلك سوف تتلف ، وفي الوقت نفسه ، توفر الطبقة الخارجية لحشية الجرح الحلزونية المعدنية من الجرافيت ختمًا ثانويًا.عندما يتم حرق المقعد الناعم ، سيشكل المقعد المعدني تلقائيًا ختمًا معدنيًا مع كرة تحت إلحاح الزنبرك الذي سيحكم بشكل فعال في التسرب الداخلي والتسرب الخارجي.يتوافق تصميم الصمام تمامًا مع API 607 و API 6FA و BS 6755 و JB / T 6899 ومعايير أخرى ،
خيارات الختم
مقعد ناعم: ختم معدني بحلقة دائرية من المعدن
هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء
تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة
BLOCK & BLEED (DBB)
عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.
العزلة المزدوجة والنزف (DIB)
مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.
نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. | الجرافيت.PTFE ، PPL.إلخ. |
بيانات التصميم
معيار التصميم: API 6D، DIN3357-1، EN12516-1
معيار وجها لوجه: API6D ، ASME B16.10 ، DIN3202
معيار التوصيل: ASME B 16.5، ASME B16.47، DIN 2543/4، ASME B 16.25
معيار الاختبار والفحص: API 6D، API 598
درجة حرارة العمل: -196 ℃ ~ 610 ℃
نوع الاتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
البيئة الحامضة: NACE MR0175
ميزة التصميم
1: تجويف كامل أو تجويف مخفض
2: هيكل جسم من قطعتين أو ثلاث قطع
3: Block & Bleed مزدوج ، عزل مزدوج ونزيف (DIB-1 & DIB-2)
4: تصميم آمن للحريق (API 607)
5: نظام مقاوم للانفجار
6: تصميم مضاد للكهرباء الساكنة
7: تخفيف التجويف الذاتي
8: اختبار الانبعاث الهارب (اختياري)
تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
