تفاصيل المنتج:
|
| مواد الجسم: | ستانلس ستيل | مادة المقعد: | PTFE |
|---|---|---|---|
| قوة: | مشغل عودة الربيع | الإتصال: | BSP / BSPT / NPT |
| بحجم: | 1/2 "~ 8" | متوسط: | غاز زيت الماء |
| تسليط الضوء: | صمام الكرة الخيوط DN80,صمام الكرة اللولبي الهوائي,صمام الكرة الخيوط DN65 |
||

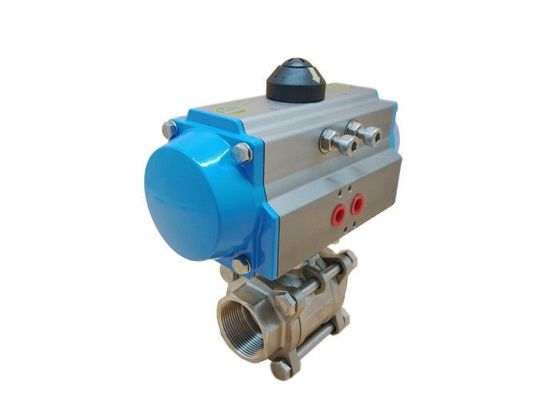

صمام كروي يعمل بالهواء المضغوط من الفولاذ المقاوم للصدأ 3 قطع صمام ملولب DN50 DN65 DN80
مشغلات تعمل بالهواء المضغوط
تستخدم المحركات الهوائية ضغط الهواء المضغوط لتوليد عزم الدوران المطلوب لتشغيل الصمام.تحتوي معظم المحركات التي تعمل بالهواء المضغوط ربع دورة على مكبس وآلية تروس مسننة وترس لتوليد عزم الدوران.يدخل منفذ المدخل الموجود في المشغل الهواء المضغوط في المشغل.يقوم الهواء المضغوط بتحريك المكبس خطيًا ، وهو متصل بالحامل.يتم توصيل الرف بالجناح الصغير من خلال التروس ، وبالتالي تحويل الحركة الخطية إلى حركة دورانية.ينقل الترس الصغير هذه الحركة في وقت واحد إلى ساق الصمام ، والذي كما تمت مناقشته سيحول كرة الصمام إما لفتحها أو إغلاقها.
مواصفات
مميزات
1. حجم صغير وخفيف الوزن البناء
2. أداء موثوق به وطويل الأمد
3. صمام "خطي" قياسي أو "متقاطع" لتكوينات المشغل
4. تصميم الربيع-العائد يستوعب إمدادات الهواء منخفضة تصل إلى 50 رطل / بوصة مربعة
5. الفولاذ المقاوم للصدأ الخارجية تقليم و FKM O- الحلقات القياسية
6. اقتران جذع الصمام المباشر بعمود المحرك يقلل من رد الفعل العكسي
7. دليل تجاوز المعيار
معلومات تقنية
التمثيل المزدوج رقم طلب المشغل الهوائي
| نموذج رقم | عزم الدوران (6 بار) | |
| افتح | أغلق | |
| ACT 050S | 13.2 نيوتن متر | 6.7 نانومتر |
| ACT 063S | 24.1 نيوتن متر | 11.1 نيوتن متر |
| ACT 075S | 47.7 نيوتن متر | 22.1 نيوتن متر |
| ACT 090S | 73.1 نيوتن متر | 36.7 نيوتن متر |
| ACT 100S | 109 نيوتن متر | 50.7 نيوتن متر |
| ACT 115S | 176 نيوتن متر | 82 نيوتن متر |
| ACT 125S | 227 نيوتن متر | 105 نيوتن متر |
| ACT 145S | 357 نيوتن | 165 نيوتن متر |
| ACT 160S | 456 نيوتن | 224 نيوتن متر |
| ACT 190S | 871 نيوتن | 379 نيوتن متر |
| ACT 210S | 1000 نيوتن متر | 521 نيوتن |
| ACT 240S | 1423 نيوتن متر | 721 نيوتن |
| ACT 270S | 2345 نيوتن متر | 1060 نيوتن متر |
| ACT 300S | 2956 نيوتن | 1460 نيوتن متر |
| ACT 350S | 4247 نيوتن | 2346 نيوتن |
| ACT 400S | 6559 نيوتن | 2624 نيوتن متر |
الملحقات التي يمكن استخدامها مع هذا الصمام الكروي
مؤشر تشغيل / إيقاف
صمام ملف لولبي قياسي من نامور بجميع المعايير
ميضعة صمام هوائي وكهربائي هوائي
تجاوز يدوي قابل للفك
مفاتيح الحد لإشارة التشغيل / الإيقاف في لوحة اللوحة
مجموعة مرشح + منظم مع مقياس ضغط
اختيار النموذج
3 قطعة صمام الكرة الهوائية الموضوع
| اسم المنتج | 3 قطعة صمام الكرة الموضوع | |||
| الضغط | 1000WOG | |||
| صمام ماتريال | CF8 / SS304 | CF8M / SS316 | WCB | |
| الإتصال | BSP / BSPT / NPT | |||
