تفاصيل المنتج:
|
| مواد الجسم: | SS304 SS316 | مادة الكرة: | CF8 ، CF8M |
|---|---|---|---|
| مادة المقعد: | PTFE | اساسي: | GB ، ANSI ، JIS ، DIN |
| بحجم: | DN15 ~ DN200 | الضغط: | 10 كيلو 20 ألف |
| تسليط الضوء: | SS316 Flange End Ball Valve,20K Flange End Ball Valve,DIN Standard Flange End Ball Valve |
||

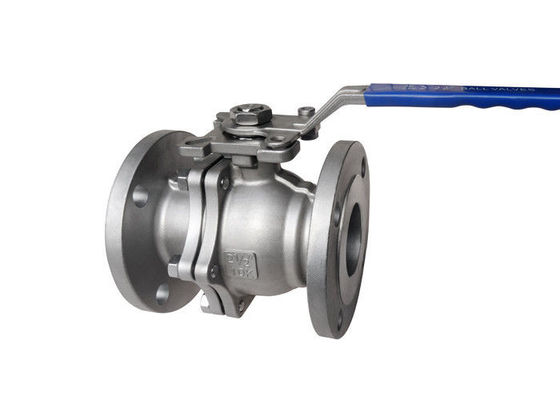

JIS 20K 2PC المصبوب الصلب الكرة صمام ISO5211 لوحة تركيب مباشرة للمحرك
مواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.34 ، API608
- التوصيل: JIS B2212 ~ B213
- الاختبار والفحص: JIS B2003 ، API6D
- وجها لوجه البعد: JIS B2002
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- JIS 10 كيلو 20 كيلو
نطاق درجة حرارة:
- - 20 درجة مئوية ~ 185 درجة مئوية
يتم تشغيل جزء فتح وإغلاق الصمام الكروي (الكرة) بواسطة ساق الصمام ويدور حول محور ساق الصمام.إنه يستخدم بشكل أساسي لقطع أو تشغيل الوسيط في خط الأنابيب ، ويمكن استخدامه أيضًا لتنظيم السوائل والتحكم فيها.يتميز نموذج المنفعة بمزايا الهيكل المضغوط ، والختم الموثوق به ، والهيكل البسيط والصيانة المريحة ، وغالبًا ما يكون سطح الختم والسطح الكروي في حالة مغلقة ، والتي لا تتآكل بسهولة بواسطة الوسيط ، ويسهل تشغيلها وصيانتها .
| الضغط | بحجم | φ د | إل | φE | φ ب | φ ج | تي | F | لا | ح | H1 | دبليو | م | ص | أ 1 | أ 2 | ب 1 | B2 |
| JIS 10 كيلو | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
تطبيق
مناسب لوسائط العمل العامة مثل الماء والمذيب والحمض والغاز الطبيعي ، ولكنه مناسب أيضًا للوسط مع ظروف العمل القاسية ، مثل الأكسجين وبيروكسيد الهيدروجين والميثان والإيثيلين ، والتي تستخدم على نطاق واسع في مختلف الصناعات.
قوة
1. مقاومة السوائل صغيرة: المقطع العرضي لأنبوب التوصيل بين الكرة وجسم الصمام متساوي ، والممر الكروي متصل بقوس دائري ، والوسيط يمر عبر الكرة ، ومقاومة السوائل صغيرة .
2. أداء الختم الجيد: مقعد الصمام يستخدم مادة PTFE مع تشوه مرن معين وقوة عالية ، مما يحقق أداء إحكام جيد ويضمن ثبات الصمام.
3. عمر خدمة طويل: قلب الصمام والضوء الذي يرى مواد العنق مصنوعان من الفولاذ المقاوم للصدأ الأوستنيتي ، ومواد مقعد الصمام مصنوعة من PTFE ، والتي يمكن أن تحقق مقاومة جيدة للتآكل وإطالة عمر خدمة الصمام.
اختيار النموذج
2 قطعة منفذ كامل صمام الكرة العائمة
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 150 رطل / 300 رطل | PN16 / PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN40 |
| ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج | |||
