تفاصيل المنتج:
|
| صمام: | CF8 | الكرة: | CF8 |
|---|---|---|---|
| مادة المقعد: | PTFE | بحجم: | 1/2 "~ 8" |
| اساسي: | ANSI | بناء: | ميناء كامل |
| تسليط الضوء: | صمام كروي ذو حواف من الفولاذ المقاوم للصدأ 150LB,صمام كروي ذو حواف من الفولاذ المقاوم للصدأ CF8,صمام كرة ذو حواف قياسي ANSI |
||

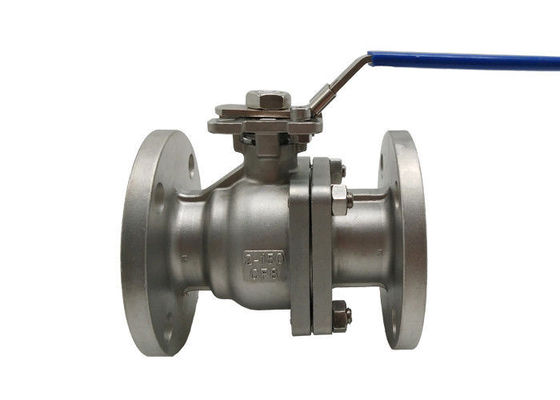

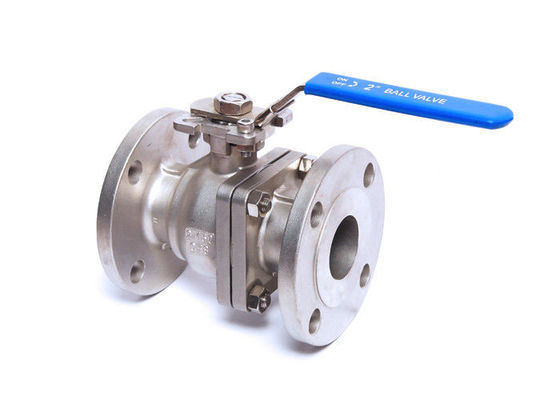

فئة 150LB CF8 صمام كروي ذو حواف من الفولاذ المقاوم للصدأ 2 بوصة يعمل بالمقبض
مواصفات
تم تصميم الصمامات الكروية ذات المنفذ الكامل ANSI 150 # من قطعتين من الفولاذ المقاوم للصدأ للتطبيقات الكيميائية والصناعية العامة.توفر الصمامات المصبوبة للاستثمار عزم دوران تشغيل منخفضًا مع مقبض قفل مزلاج ربع دورة.تسمح إزالة المقبض بالتركيب السهل للمشغلات الكهربائية أو الهوائية باستخدام وسادة التثبيت المباشر ISO5211 القياسية الصناعية.هذا يضمن دقة محاذاة العمود ويلغي الحاجة إلى الأقواس والوصلات الإضافية.تصميم مانع للتسرب ثلاثي الجذعية يتم تحميله مباشرة وضبطه ذاتيًا ، مما يعوض التآكل والضغط وتقلبات درجة الحرارة.يتم اختبار جميع الصمامات حسب API 598.
منفذ كامل للتدفق غير المقيد
316 جسم من الفولاذ المقاوم للصدأ ، كرة وساق
تفجير دليل على الجذعية
تعمل مقاعد كرة RTFE على إطالة دورة الحياة وتقليل عزم الدوران
ثلاثي RTFE / Viton Stem Seal Design ، تحميل مباشر
مقبض قفل المزلاج (قابل للقفل)
المشغل جاهز ISO5211 لوحة التركيب المباشر
تصميم مضاد للكهرباء الساكنة
| الضغط | بحجم | φ د | إل | φE | φ ب | φ ج | تي | F | لا | ح | H1 | دبليو | م | ص |
| الفئة 150 | 1/2 بوصة | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4 بوصة | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1 بوصة | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 بوصة | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2 بوصة | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 بوصة | المزيد من المواصفات ، اتصل بنا بحرية | |||||||||||||
| 3 " | ||||||||||||||
| 4 بوصة | ||||||||||||||
| 5 " | ||||||||||||||
| 6 بوصة | ||||||||||||||
| 8 بوصة | ||||||||||||||
مقدمة موجزة
هيكل الصمام الكروي العائم يتحرك.تحت تأثير الضغط المتوسط ، يمكن للكرة أن تولد إزاحة معينة وتضغط على سطح الختم عند طرف المخرج لضمان إحكام إغلاق مخرج المخرج.
يتميز الصمام الكروي العائم بهيكل بسيط وأداء إحكام جيد ، ولكن يتم نقل حمولة الكرة المعرضة لوسط العمل إلى حلقة إغلاق المنفذ ، لذلك من الضروري النظر فيما إذا كانت مادة حلقة الختم يمكنها تحمل عبء العمل الوسط الكروي.يستخدم هذا الهيكل على نطاق واسع في الصمامات الكروية ذات الضغط المتوسط والمنخفض.
قوة الصمام الكروي
1. مقاومة السوائل صغيرة ، والصمام الكروي ذو التجويف الكامل يكاد يكون بلا مقاومة للتدفق.
2. هيكل بسيط وصغر الحجم وخفيف الوزن.
3. لها وجهان مانع للتسرب ، ومواد سطح الختم للصمام الكروي مستخدمة على نطاق واسع في العديد من البلاستيك ، ولها أداء ختم جيد ويمكن أن تحقق الختم الكامل.كما تم استخدامه على نطاق واسع في أنظمة التفريغ.
اختيار النموذج
2 قطعة منفذ كامل صمام الكرة العائمة
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 300 رطل | PN16 / PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN40 |
| ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج | |||
