تفاصيل المنتج:
|
| مادة الصمام: | ستانلس ستيل | الإتصال: | شفة |
|---|---|---|---|
| بحجم: | DN15 ~ DN200 | عملية: | مقبض |
| الضغط: | PN16 | متوسط: | غاز زيت الماء |
| تسليط الضوء: | صمام الكرة نهاية شفة المنفذ الكامل,صمام الكرة نهاية شفة PN16,صمام الكرة نهاية شفة الاتصال JB / T79 |
||

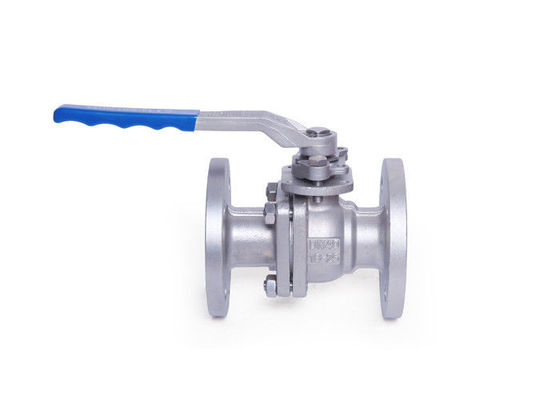

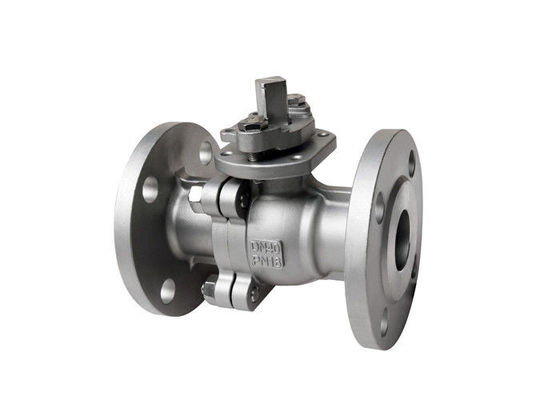

مقبض يعمل بمنفذ كامل ذو حواف كروية ذات شفة مزدوجة ينتهي بمعيار GB
مواصفات
ميزات الصمام
تصميم جسم منقسم بنهايات ذات حواف للتركيب السريع والصيانة وإعادة البناء على الخط.يوفر البناء الكروي الصلب السلامة الهيكلية ويقلل من اضطراب التدفق.
تم تصميم وصلة الجسم لمنع الضغط المفرط على الأجزاء الداخلية للصمام ، مما ينتج عنه عزم تشغيل ثابت ومنخفض.
تتوافق وسادة التثبيت مع ISO 5211 لسهولة التشغيل وإمكانية التبديل
الجذعية دليل الانفجار المحملة من أسفل.
جسم مصبوب الاستثمار وغطاء بمقاسات 1/2 إلى 2 ″.جسم مصبوب بالرمل وغطاء على أحجام 2-1 / 2 "إلى 10.
يتوافق التصميم الأساسي مع ASME / ANSI B16.34 و EN 12516-1
نهايات ذات حواف تمتثل لـ ASME / ANSI B16.5
تمت تلبية أبعاد وجهًا لوجه مع ASME / ANSI B16.10
تم الاختبار وفقًا لـ API 598 و ANSI B 16.34
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- غب PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الصمام الكروي وصمام البوابة من نفس النوع من الصمامات.الفرق هو أن جزء الفتح والإغلاق عبارة عن كرة ، وتدور الكرة حول جسم الصمام لتحقيق فتح الصمام وإغلاقه.يستخدم الصمام الكروي بشكل أساسي في خط الأنابيب لقطع وتوزيع وتغيير اتجاه تدفق الوسيط.يتم تعريف معيار صمام الكرة شفة GB / T21465-2008 "مصطلحات الصمام" على النحو التالي: يتم تشغيل عضو الفتح والإغلاق (الكرة) بواسطة جذع الصمام ويدور حول محور ساق الصمام.
| الوحدة: مم | |||||||
| الضغط | بحجم | إل | φE | φ ب | φ ج | تي | F |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
تطبيق
يستخدم الصمام الكروي بشكل أساسي في خط الأنابيب لقطع وتوزيع وتغيير اتجاه تدفق الوسيط.
قوة الصمام الكروي
1. أداء مضاد للكهرباء الساكنة: يتم ترتيب زنبرك بين الكرة وجذع الصمام وجسم الصمام ، ويمكن اشتقاق الكهرباء الساكنة الناتجة عن عملية التبديل.
2. نظرًا لأن مادة مثل polytetrafluoroethylene لها خاصية تشحيم ذاتي جيدة وفقدان الاحتكاك مع الجسم الكروي صغير ، فإن عمر خدمة الصمام الكروي الهوائي طويل.
3. مقاومة السوائل منخفضة ، والصمام الكروي الهوائي هو صاحب أصغر مقاومة للسوائل في جميع أنواع الصمامات.
4. ختم ساق الصمام موثوق به.نظرًا لأن جذع الصمام يؤدي فقط نفس الحركة مثل حركة الرفع ، فإنه ليس من السهل أن يتلف ختم التعبئة لساق الصمام ، وتزداد قدرة الختم مع زيادة ضغط الوسيط.
اختيار النموذج
2 قطعة منفذ كامل صمام الكرة العائمة
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 150 رطل / 300 رطل | PN16 / PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN25 / PN40 |
| ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج | |||
