تفاصيل المنتج:
|
| مواد الجسم: | WCB | مادة الكرة: | WCB |
|---|---|---|---|
| مادة المقعد: | PTFE | نموذج المنفذ: | L- بورت |
| الضغط: | PN16 | الإتصال: | شفة |
| تسليط الضوء: | 3 طريقة شفة نهاية الكرة صمام,WCB شفة نهاية الكرة صمام,PN40 شفة نهاية الكرة صمام |
||

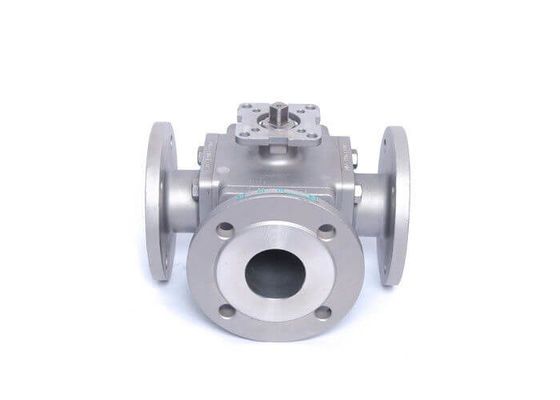

صغير كامل المنفذ 3 طريق ذو حواف كروية جسم مربع مع وسادة متزايدة
تم تصميم الصمام الكروي للويفر وفقًا لمعايير API608 ، ASME B16.34 ، API6D ، DIN 3357 وما إلى ذلك والتي تم استخدامها على نطاق واسع في سلسلة من المجالات ، بما في ذلك الغاز الطبيعي والتكرير والأطعمة والبتروكيماويات وما إلى ذلك. تصميم هيكل من قطعة واحدة يستخدم هذا الصمام عادة في خدمة الضغط المنخفض (150 ~ 300 رطل) وتثبيت حد المساحة
الميزات والفوائد
● منفذ كامل أو تقليل المنفذ
● تصميم وبناء آمن للحريق
● جذع دليل على الانفجار
● أداء عزم دوران منخفض
● جهاز مضاد للكهرباء الساكنة لجذع الكرة
● جهاز قفل اختياري
● شفة أعلى ISO 5211 (لوحة تثبيت مباشرة لسهولة التشغيل الآلي)
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
يمكن تقسيم الصمام الكروي ثلاثي الاتجاهات إلى نوع Q44L ونوع Q45T لمتطلبات التحويل المختلفة لاتجاه التدفق المتوسط. يمكن للنموذج "L-PORT" أن يدرك تبديل اتجاه التدفق المتوسط ، والقناتان اللتان يمكن أن تكونا متعامدة مع بعضهما البعض يمكن أن تكون متصلة أو مغلقة.يمكن لنموذج "T-PORT" أن يدرك الانقسام أو التدفق المختلط للوسيط ، ولا يمكنه فقط تحقيق تبديل اتجاه التدفق المتوسط ، بل يمكنه أيضًا توصيل القنوات الثلاث ببعضها البعض ، ويمكنه أيضًا إغلاق أي قناة وتوصيل الآخر قناتين.يتميز الصمام بخصائص الهيكل المضغوط والمظهر الجميل وأداء الختم الجيد.
| الضغط | بحجم | إل | L1 | د | D1 | د 2 | Z-φd | ISO5211 φ د |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
تطبيق
يستخدم الصمام بشكل أساسي في إمدادات المياه المتداولة الصناعية والصرف الصحي ، وإمدادات المياه والصرف الصحي في المناطق الحضرية ، والمباني الشاهقة والفنادق بمخرج المياه المضغوطة للمضخة ، وتستخدم لخفض المياه والقضاء على المطرقة المائية المدمرة ، وضمان التشغيل الآمن من شبكة الأنابيب.مصمم ليأخذ في الاعتبار المتطلبات البيئية بالكامل ، لا اهتزاز ، لا ضوضاء ، تشغيل سلس ، يضمن أن الفنادق ، والهدوء السكني وله وظائف توفير الطاقة.
قوة الصمام الكروي ثلاثي الاتجاهات
1. مقاومة السوائل منخفضة ، ومعامل المقاومة يساوي طول الأنبوب h.
2. الهيكل بسيط وصغير الحجم وخفيف الوزن.
3. إنها مدمجة وموثوقة ، ولها خصائص ختم جيدة.كما تم استخدامه على نطاق واسع في أنظمة التفريغ.
4. العملية مريحة ، الفتح والإغلاق سريعان ، والدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل ، وهو مناسب للتحكم لمسافات طويلة.
5. الصيانة مريحة ، الصمام الكروي له هيكل بسيط ، وحلقة الختم قابلة للحركة بشكل عام ، والتفكيك والاستبدال مريحان نسبيًا.
6. عند الفتح الكامل أو الإغلاق الكامل ، يتم عزل سطح الكرة المحكم ومقعد الصمام عن الوسط ، ولا يتسبب الوسيط في تآكل سطح إحكام الصمام.
7. مجموعة واسعة من التطبيقات ، من الصغيرة إلى بضعة ملليمترات ، حتى بضعة أمتار ، من الفراغ العالي إلى الضغط العالي يمكن تطبيقها.
