تفاصيل المنتج:
|
| اساسي: | BS5351 | وظيفة: | صمام تفوير |
|---|---|---|---|
| تطبيق: | الاستخدام الصناعي ، الاستخدام الصناعي للمياه ، الاستخدام المنزلي | بناء: | صمام الكرة العائمة |
| الجسم: | 4 أمبير (2205) ، 5 أمبير (2507) ، C5 ، C12A ، Wc6 ، Wc9 ، Inconel 625 | مقعد: | 4 أمبير (2205) ، 5 أمبير (2507) ، C5 ، C12A ، Wc6 ، Wc9 ، Inconel 625 |
| تسليط الضوء: | DN15 صمام كروي ناعم,صمام كروي ناعم مزور,4A2205 جسم كروي ناعم |
||

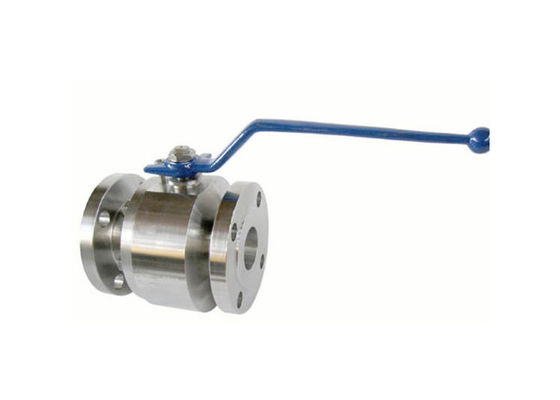

3 قطعة الفولاذ المقاوم للصدأ حجم الكرة صمام مزورة
مواصفات وميزات صمام الكرة الفولاذي المقاوم للصدأ
يمكن استخدام صمامات الكرة غير القابل للصدأ المكونة من قطعتين و 3 قطع بدلاً من Discover Valve و Jomar Valve و Nibco Valves و Direct Material Ball Valves و Duda Diesel Ball Valves وصمامات Apollo وتلك الموجودة في أي متجر أجهزة مثل Grainger.
معلومات فنية ومواصفات صمام كروي مكون من قطعتين وصمام كروي مكون من 3 قطع
يتم قياس أحجام الصمامات وفقًا لحجم الأنبوب أو الخيط الذي يتوافق معه.لذلك ، سيتم تصنيف الصمام الكروي الملولب ذو الخيوط 2 بوصة على أنه صمام 2 بوصة وما إلى ذلك.
كيف يعمل الصمام الكروي:
يمكن اعتبار الصمام الكروي صمامًا كرويًا ربع دورة والذي يستخدم كرة مملة تدور في مقعد للتحكم في التدفق.تم ملل هذه الكرة المجوفة إلى معرف أنبوب بحجم معين ، وتمر مباشرة من خلاله.عندما يصطف هذا التجويف المجوف مع الأنبوب ، فإنه يكون مفتوحًا ويسمح بالتدفق.عندما يتم تشغيل هذا التجويف المجوف بمقدار 90 درجة بواسطة المقبض ، يتم إغلاقه ويتوقف التدفق.عندما يكون مقبض الصمام في خط مع الأنبوب ، يكون التدفق مفتوحًا ، وعندما يكون المقبض عند 90 درجة إلى الأنبوب ، يتم إغلاق التدفق.تعتبر صمامات الفولاذ المقاوم للصدأ موثوقة حيث يمكن استخدامها بشكل متكرر لفتح وإغلاق التدفق عدة مرات ، دون أي تأثير على الأداء.حتى بعد فترات طويلة من عدم استخدامها ، يتم إغلاقها بشكل آمن.
ضغط العمل (PSI)
مصنفة عند 1000 رطل لكل بوصة مربعة PN63 ، هذه الصمامات الكروية SS مثالية للاستخدام اليومي في جميع الصناعات تقريبًا.إنها تعمل بشكل جيد مع تركيبات Camlock ووصلاته.
1000 WOG (ماء ، زيت ، غاز)
WOG تعني الماء والنفط والغاز.هذه الصمامات الكروية غير القابل للصدأ مناسبة لجميع المواد المتوافقة مع الفولاذ المقاوم للصدأ و PTFE الذي يغطي نطاقًا واسعًا.بما في ذلك الماء والزيوت والغاز (الهواء) والكحول والوقود والأحماض الخفيفة والقلويات من بين أمور أخرى.
الأختام (PTFE)
ختم المقعد الرئيسي هو تفلون (PTFE) مما يجعل SS Ball Valve الكيميائي ومقاوم للحرارة.جميع الأختام الثلاثة الموجودة بالقرب من المقبض هي أيضًا PTEF بما في ذلك ختم التعبئة الجذعية وختم الجذعية وختم الجسم.
صمام خيوط
يتم تصنيع الصمام الكروي المسنن من الفولاذ المقاوم للصدأ مع خيوط NPT الأنثوية على كلا الطرفين.كما هو الحال مع جميع خيوط NPT ، فهي مصممة للختم عند ربطها بالأنبوب.تتوفر الأطراف الأخرى عند الطلب ، مثل خيوط Male NPT أو الصمامات الكروية ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ.
صمام المنفذ الكامل
في الصمامات الكروية ذات المنفذ الكامل ، يظل قطر الأنبوب ثابتًا طوال طول الصمام ، حيث يكون معرف التجويف مساويًا لمعرف الأنبوب.هذا يعني أنه لا يوجد قيود على التدفق مما يؤدي إلى معدل تدفق ثابت.يشار إليها أيضًا باسم صمامات التجويف الكامل ، وتتمثل الفوائد الرئيسية في تقليل التجويف وانخفاض الضغط.
يصب
صمامات الكرة الفولاذية المقاومة للصدأ هي عبارة عن استثمار مصبوب وتمت الموافقة على الصب AD2000-WO.جميع الأجزاء المبللة من الصمام الكروي من الفولاذ المقاوم للصدأ 316. ينتج عن الاستثمار في الصب منتج متين يمكن إعادة تشغيله حتى بعد سنوات من عدم الاستخدام.
مقبض الصمام
جميع مقابض الصمامات من الستانلس ستيل 304 مع غطاء بلاستيكي.يتميز مقبض الجذع بتصميم مضاد للانفجار.عندما يتم محاذاة المقبض مع الصمام ، يكون التدفق مفتوحًا وعندما يكون المقبض عموديًا ، يتم إغلاق التدفق.
جهاز قفل المقبض
القفل الذي يتيح قفل مقبض الصمام في مكانه بمجرد إغلاقه مصنوع من SS304 ويتم توفيره بشكل قياسي مع كل صمام.يجب توخي الحذر لرفع جهاز القفل هذا قبل فتح المقبض وإلا فلن يتحرك.
الموافقات واختبارات التفتيش
PED97 / 23 / EC (CE0035 معتمد) AP1598 ؛اختبارات الفحص EN12266.المعالجات لديها الموافقات التالية ASME B1.20.1 BS21 DIN299 / 259 ؛ISO228-1 ؛JIS B0203 ؛ISO7 / 1.
