تفاصيل المنتج:
|
| درجة حرارة الوسائط: | درجة الحرارة العادية | بناء: | الكرة |
|---|---|---|---|
| حجم الميناء: | DN150 ~ DN1200 | الإتصال: | اللحام |
| التعبئة: | مرنة الجرافيت | صمام الجذعية: | 2 كرونا 13304316 |
| جسم الصمام: | A105،304،316A | قرص الصمام: | A105 + Cr أو 2Cr13 نيترة ، رش 304 ، رش 316 |
| تسليط الضوء: | DN1200 صمام كروي كامل التجويف,صمام كروي ملحوم بالكامل للغاز,DN1200 صمام كروي ملحوم بالكامل |
||
صمام الكرة الملحوم بالكامل مدفون مباشرة ومقاوم للتآكل مع رأس التوربينات
نظرة عامة على المنتج
صمام كروي ملحوم بالكامل

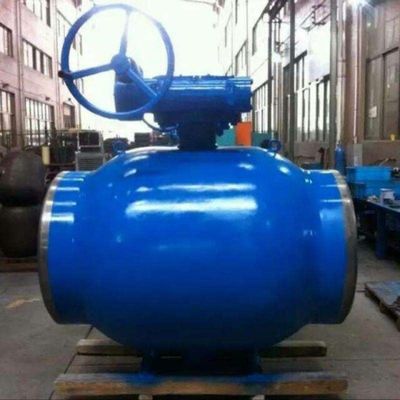

صمام كروي نموذجي ملحوم بالكامل مثبت على مرتكز الدوران ، نهايات BW ، يعمل بالتروس ، جسم مقسم من 3 قطع من الفولاذ المطروق

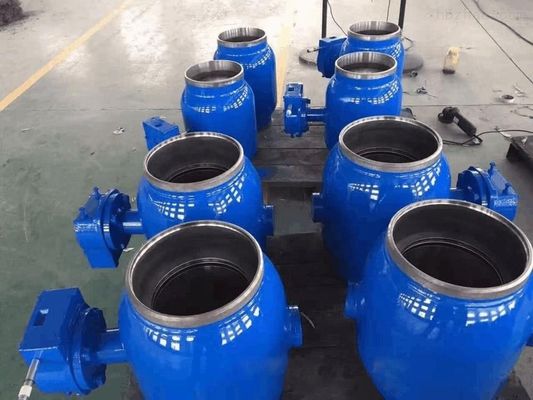

يحتوي الصمام الكروي الملحوم بالكامل على جسم ملحوم بالكامل مما يزيل أي تسرب محتمل من خلال مفاصل الجسم ، وبالتالي فهو مناسب تمامًا لنقل النفط والغاز لمسافات طويلة أو الوسائط السامة ذات الانبعاثات المنخفضة بالإضافة إلى الخدمة المدفونة / تحت الأرض.بشكل عام ، يتم تزويد الصمامات الكروية الملحومة بالكامل من Metals Valve بنهايات اللحام التناكبي (BW) ، إما ناعمة أو معدنية.تتوفر وصلات نهاية ذات حواف RF أو RTJ عند الطلب.إذا تم استخدام الصمام للخدمة تحت الأرض ، فسيتم توفير ساق ممتدة وغطاء محرك.من أجل تجنب التأثير الحراري أثناء التركيب / اللحام ، يمكن تزويد أطراف اللحام الممتدة وتنفيذ المعالجة الحرارية بعد اللحام (PWHT) بعناية.
الميزات:
صمام كروي ملحوم بالكامل ، بدون تسرب خارجي وظواهر أخرى.

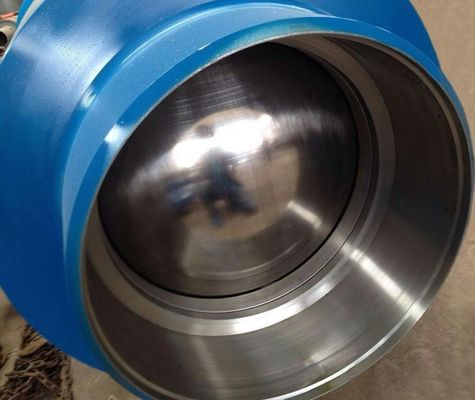

يتم تتبع معالجة الكرة واختبارها بواسطة كاشف كمبيوتر متقدم ، وبالتالي فإن دقة معالجة الكرة عالية.
نظرًا لأن مادة جسم الصمام هي نفسها مادة خط الأنابيب ، فلن يكون هناك إجهاد غير متساوٍ ، ولا تشوه بسبب الزلازل والمركبات التي تمر عبر الأرض ، كما أن خط الأنابيب مقاوم للشيخوخة.
جسم حلقة الختم مصنوع من 25٪ كربون (كربون) مادة RPTFE ، والتي تضمن عدم وجود تسرب (0٪).
يمكن دفن الصمامات الكروية الملحومة المدفونة مباشرة في الأرض مباشرة ، دون الحاجة إلى بناء آبار طويلة وكبيرة للصمامات ، فقط الآبار الضحلة الصغيرة تحتاج إلى أن يتم تركيبها على الأرض ، مما يوفر بشكل كبير تكاليف البناء والوقت الهندسي.
وفقًا لمتطلبات البناء والتصميم لخط الأنابيب ، يمكن تعديل طول جسم الصمام وارتفاع ساق الصمام.
دقة معالجة الكرة دقيقة للغاية ، والعملية خفيفة ولا يوجد تداخل سيئ.
باستخدام مواد خام عالية الجودة ، يمكنها الحفاظ على الضغط أعلى من PN25.
بالمقارنة مع المنتجات من نفس المواصفات في نفس الصناعة ، فإن جسم الصمام صغير والمظهر جميل.
من أجل ضمان التشغيل والاستخدام العادي للصمام ، فإن عمر الخدمة يزيد عن 20 عامًا.
إشعار العميل:
1. إذا كان لدى العملاء متطلبات خاصة للمنتجات ، فيجب عليهم تقديم الإرشادات التالية في عقد الطلب:
أ.طول الهيكل
ب.نوع الاتصال ؛
ج.القطر الاسمي
د.متوسط استخدام المنتج ودرجة الحرارة والضغط ؛
ه.معايير الاختبار والتفتيش والمتطلبات الأخرى.
2. يمكن للمصنع تكوين أجهزة قيادة متنوعة وفقًا لمتطلبات العملاء الخاصة.
3. إذا تم توفير نوع ونموذج الصمام المحددين من قبل العميل ، فيجب على العميل أن يشرح بشكل صحيح معنى ومتطلبات النموذج الخاص به ، وأن يوقع العقد بشرط أن يفهمه ويوافق عليه جانبي العرض والطلب.
4. للعملاء المستقبليين وطلب العملاء ، يرجى الاتصال بالخطاب لإخبار طراز الصمام والمواصفات والكمية ووقت التسليم والمكان بالتفصيل.ودفع مقدم 30٪ من اجمالي قيمة العقد المورد جاهز للإنتاج.
الصمام الكروي الملحوم بالكامل ملحوم بأنبوب فولاذي غير ملحوم.الصمام بأكمله خالي من البراغي ولا يوجد به تسرب خارجي بسبب التعامل مع الاصطدامات وصب ثقوب الرمل.إنه خفيف الوزن وسهل النقل والتركيب.لأن المقعد مصمم ليتم تحميله بواسطة النوابض أو نوابض الفراشة ، فهو قابل للتكيف مع التغيرات في الضغط ودرجة الحرارة ، ولا يحدث أي تسرب أثناء نطاق الضغط ودرجة الحرارة.
|
DN
|
1.6 ميجا باسكال / 2.5 ميجا باسكال / 4.0 ميجا باسكال
|
|||
|
إل
|
ح
|
أ
|
ب
|
|
|
150
|
457
|
340
|
172
|
154
|
|
200
|
521
|
410
|
223
|
203
|
|
250
|
559
|
470
|
278
|
255
|
|
300
|
635
|
525
|
329
|
305
|
|
400
|
838
|
675
|
413
|
387
|
|
500
|
991
|
900
|
516
|
489
|
|
600
|
1143
|
1075
|
619
|
591
|
|
700
|
1346
|
1200
|
721
|
695
|
|
800
|
1524
|
1350
|
825
|
797
|
|
1000
|
1900
|
1800
|
1020
|
995
|
|
1200
|
2180
|
2100
|
1220
|
1195
|
1- غاز المدينة: أنابيب إخراج الغاز والخطوط الرئيسية وخطوط الإمداد لمختلف خطوط التغذية.
2-التدفئة المركزية: خط أنابيب إخراج معدات التسخين الكبيرة ، الخط الرئيسي ، الخط الفرعي.
3.مبادل الحرارة: يتم فتح وإغلاق خط الأنابيب وكل دائرة.
4.مصنع الفولاذ: خطوط أنابيب السوائل المختلفة ، وأنابيب اختيار غاز العادم ، وأنابيب إمداد الغاز والحرارة ، وأنابيب إمداد الوقود.
5. المعدات الصناعية المختلفة: مختلف أنابيب المعالجة الحرارية ، الغاز الصناعي المختلفة وأنابيب الحرارة.
