تفاصيل المنتج:
|
| مواد: | ايسي 304316 لتر | بحجم: | 1/4 "- 4" |
|---|---|---|---|
| نوع الاتصال: | ثلاثي المشبك / ملحومة | سبيكة: | T304 أو T316L |
| اساسي: | 3A ASME BPE | المقاعد: | EPDM أو سيليكون |
| تسليط الضوء: | صمام فراشة يعمل بالهواء المضغوط T304,محرك هوائي صمام فراشة ثلاثي المشبك,صمام فراشة ثلاثي المشبك 1.5 بوصة |
||

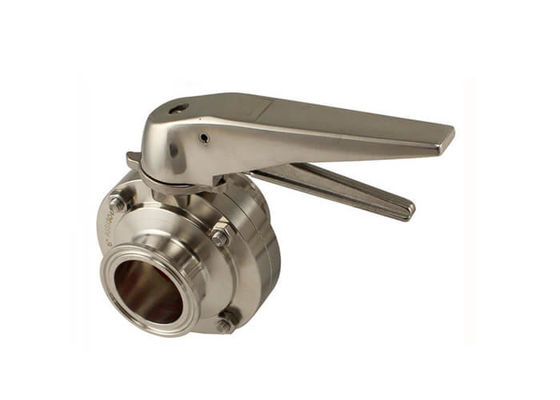

صمام فراشة SS مع مشغل هوائي ، صمام فراشة 1.5 بوصة للبترول
تطبيقات نموذجية:
صمامات الفراشة الصحية هي صمامات عالمية للعزل والتحكم ، في صناعات الأغذية والألبان والتخمير والأدوية والمشروبات.تم تصميم صمامات الفراشة هذه ليتم تشغيلها آليًا بسهولة مع محرك SS ، جنبًا إلى جنب مع Easymind Electronic Control Top.يمكن أيضًا إجراء خيارات أتمتة أخرى مع مشغلات Pentair ذات الجريدة المسننة والرفوف عند الطلب الخاص.
طعام وشراب
التخمير والتقطير وصنع النبيذ
الألبان
الأدوية
المعالجة الكيميائية
تنقية المياه
صباغة وتجفيف المنسوجات
نكهة ورائحة
الحبر والطلاء
| لا. | اسم الأجزاء | مواد |
| 1 | برغي | الفولاذ المقاوم للصدأ 304 |
| 2 | الصمام الأيسر | الفولاذ المقاوم للصدأ 304،304 لتر ، 316،316 لتر |
| 3 | مقعد | مطاط غذائي |
| 4 | لوحة الفراشة | الفولاذ المقاوم للصدأ 304،304 لتر ، 316،316 لتر |
| 5 | الصمام الأيمن | الفولاذ المقاوم للصدأ 304،304 لتر ، 316،316 لتر |
| 6 | البندق | الفولاذ المقاوم للصدأ 304 |
| 7 | البندق | الفولاذ المقاوم للصدأ 304 |
| 8 | مفتاح | الفولاذ المقاوم للصدأ 304 |
| 9 | برغي | الفولاذ المقاوم للصدأ 304 |
| 10 | ربط نير | الفولاذ المقاوم للصدأ 304 |
| 11 | برغي | الفولاذ المقاوم للصدأ 304 |
| 12 | مجموعة التوصيل | الفولاذ المقاوم للصدأ 304 |
| 13 | جهاز هوائي | في سلسلة المشغل الهوائي |
| 14 | مؤشر الموقع | بلاستيك |
| مواد | AISI 304/304 لتر (1.4301 / 1.4307) AISI 316L (1.4404) الآخرين عند الطلب |
| بحجم | DN10 - DN200 1 "- 4" |
| عجل البحر | السيليكون / EPDM / FKM / HNBR |
| سطح - المظهر الخارجي | تحولت غرامة إلى الداخل حتى Ra <0،8 ميكرومتر الآخرين عند الطلب |
| ضغط التشغيل | DN10 - DN150 كحد أقصى.10 بار / 145 رطل / بوصة مربعة DN200 كحد أقصى.6 بار / 87 رطل / بوصة مربعة |
ضمان الجودة:
1. المواد التي تسيطر عليها وتشكيله بدقة.
2. ملحومة بسهولة
3. يصلح بسرعة
4. مقاومة عالية للتآكل
5. عمر خدمة طويل
6. نظام مخزون السلامة.
7. معبأة بشكل جيد
8. تسليم سريع
9. إنهاء السطح: # 180 حصى ، # 320 حصى
التركيبات الكيميائية:
| عناصر | 316 لتر (بالوزن٪) |
| ج / ماكس. | 0.035 |
| مينيسوتا / ماكس | 2.00 |
| ف / ماكس | 0.045 |
| S / ماكس | 0.005 - 0.017 |
| سي / ماكس | 1.00 |
| ني | 10.00 - 14.00 |
| سجل تجاري | 16.00 - 18.00 |
| مو | غير متاح |
| الحديد | بال. |
| النحاس | غير متاح |
| ن | غير متاح |
الخواص الميكانيكية:
| درجة | قوة الشد (الأم) |
قوة الغلة (الأم) |
استطالة (٪) |
صلابة (HRB) |
316 لتر |
≥485 |
≥170 |
≥35 |
|
