تفاصيل المنتج:
|
| وسائل الإعلام: | ماء | درجة الحرارة: | درجة الحرارة العادية |
|---|---|---|---|
| نوع: | مباشرة من خلال | مواد: | الكربون الصلب |
| نموذج الاتصال: | شفة | الضغط: | درجة الحرارة العادية |
| المحرك: | كتيب | سطح الختم: | صمام بوابة إسفين |
| اساسي: | ANSI | الجسم / الوتد / الجذع / المقعد: | 4 أمبير (2205) ، 5 أمبير (2507) ، C5 ، C12A ، Wc6 ، Wc9 ، Inconel 625 |
| تسليط الضوء: | مباشرة من خلال صمام بوابة الضغط الختم,صمام بوابة ختم الضغط الصلب المصبوب |
||

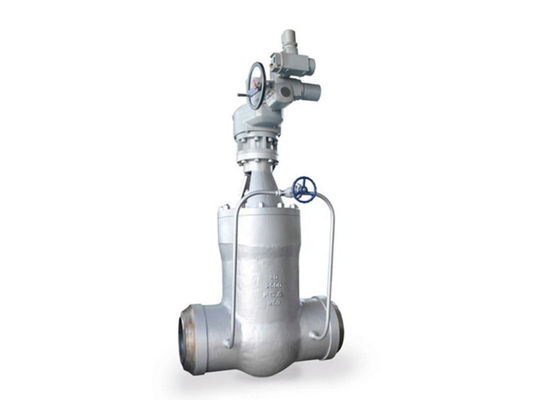

يلقي الصلب الضغط الختم بونيه صمام البوابة الصناعية
الإسفين المرن عبارة عن إسفين مصبوب من قطعة واحدة وموجه بالكامل مع محور مركزي للسماح لأوجه المقاعد بالتحرك بالنسبة لبعضها البعض ، وبالتالي تعويض تشوه مقاعد الجسم بسبب التمدد الحراري أو أحمال الأنابيب.يتم ضبط حلقة المقعد ووجه الجلوس الإسفيني بزاوية 9 درجات من الوضع الرأسي لتقليل التلامس المنزلق للإسفين وحلقة المقعد أثناء الفتح والإغلاق.
تساعد إجراءات الوتد على إحداث إحكام محكم في خدمات الضغط التفاضلي المنخفض.يقاوم البناء الإسفيني المرن الالتصاق أو الربط في الخدمات حيث يمكن إغلاق الصمام عند البرودة وفتحه عندما يكون ساخنًا.تم تجهيز أسطح الجلوس باستخدام Stellite®6 لتوفير قدرة عالية على دورة الحياة في خدمات الضغط التفاضلي العالي جدًا.
البوابة عبارة عن تصميم منقسم باستخدام زنبرك قرصين محملين ومثبتين معًا بواسطة حامل بوابة مزود بنابض خزان تآكل لتوفير الطاقة الأولية عند الإغلاق.تعتمد البوابة على إحكام المقعد على ضغط السائل الأساسي الذي يعمل على المقعد السفلي.لا توجد حركة إسفينية أو تحميل إضافي على المقاعد مما يؤدي إلى انخفاض كبير في عزم التشغيل.أثناء الإغلاق ، يوجد شطبة أسفل البوابة لتوجيهها بين المقاعد وإعادة ضغط الزنبرك.
ملاحظات: المواد المذكورة أعلاه قابلة للتطبيق على جسم الصمام.اتصل بـ JIEYU للحصول على مادة مكون الصمام.
