تفاصيل المنتج:
|
| مواد: | TP316L الفولاذ المقاوم للصدأ | نوع الاتصال: | إدنس مترابطة |
|---|---|---|---|
| بحجم: | 2 | سبيكة: | T304 أو T316L |
| اساسي: | 3A ASME BPE | أسلوب: | صمام فراشة |
| تسليط الضوء: | 2 `` صمامات الفراشة الصحية,صمامات الفراشة الصحية ذات التجويف الكامل,صمامات الفراشة الصحية بمقعد EPDM |
||

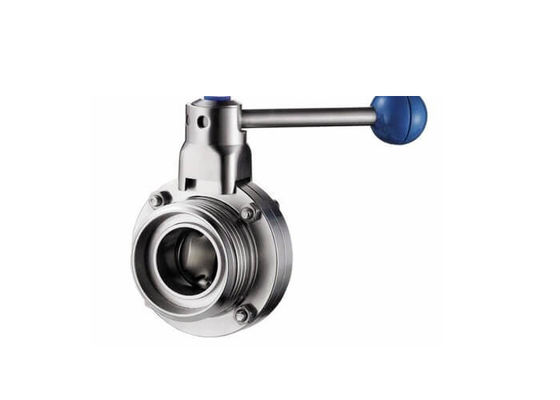

صمامات الفراشة الصحية ذات التجويف الكامل 2 بوصة بمقبض سحب ، نوع يدوي
الميزات:
إنه صمام فراشة صحي من النوع اليدوي بنهايات لولبية / خيطية ، ويستخدم على نطاق واسع في أنظمة أنابيب العمليات للعزل والتحكم.يعمل صمام الفراشة هذا يدويًا.
مواصفات:
الأحجام المتوفرة: 1/2 "إلى 4" (1/2 "، 3/4" ، 1 "، 1 1/2" ، 2 "، 2 1/2" ، 3 "، 4") ؛ DN15 - DN100 ( DN15 ، DN20 ، DN25 ، DN40 ، DN50 ، DN65 ، DN80 ، DN100).
المواد: جسم الصمام ومواد القرص يمكن أن تكون AISI 304 أو AISI 316L ، 304L و 316 مواد متوفرة عند الطلب.
ماكس.ضغط العمل: 145psi (10bar) لـ DN25 / 1 "-DN100 / 4" ؛116psi (8bar) لـ DN125 / 5 "-DN150 / 6" ؛73psi (5bar) لـ DN200 / 8 "-DN300 / 12".
نطاق درجة الحرارة: 14 ~ 248 درجة فهرنهايت (-10 ~ 120 درجة مئوية) مع مقعد EPDM ، -58 ~ 356 درجة فهرنهايت (-50 ~ + 180 درجة مئوية) مع مقعد VMQ (سيليكون).
العملية: مقبض سحب 4 مواضع كما تظهر صورة المنتج
وصلات النهاية: الخيط / الخيط
المعالجة السطحية: Ra 16 ~ 32µin (0.4 ~ 0.8µm) ، Ra 32µin هو الافتراضي.
خيارات:
يمكن أن تكون مادة جسم الصمام والقرص من نوع AISI 304 أو مواد AISI 316L و 304L و 316 متوفرة عند الطلب.
يمكن أن يكون المقعد والحشية من EPDM أو VMQ (سيليكون) أو Viton (FPM) ، وكلها تتوافق مع FDA 21CFR177.2600
يمكن أن يكون التوصيل النهائي ملحومًا بعقب ، أو مشبك ثلاثي صحي ، أو ملولب ، أو ذو حواف ، أو خط I أو غير ذلك عند الطلب.
المقابض: مقبض سحب 4 أوضاع ؛مقبض متعدد الأوضاع بغطاء بلاستيكي أو من الفولاذ المقاوم للصدأ النقي.
الأوصاف:
| صلب | المنتجات الفولاذية المبللة | AISI 304 أو 316L | مزود بتقرير فحص المواد |
| أجزاء فولاذية أخرى | AISI 304 | ||
| مادة الختم | اساسي | EPDM | تتوافق جميع مواد الختم مع FDA 21CFR117.2600 |
| خيارات | VMQ / Viton (FPM) | ||
| الضغط | ضغط العمل | ≤145psi (10 بار) | |
| ضغط الإمداد لمشغل الهواء | 70 ~ 116psi (5 ~ 8 بار) | ||
| درجة الحرارة | درجة حرارة العمل |
EPDM: 14 ~ 248 درجة فهرنهايت (-10 ~ 120 درجة مئوية) VMQ (سيليكون): -58 ~ 356 درجة فهرنهايت (-50 ~ + 180 درجة مئوية) فيتون (FPM): -22 ~ 428 درجة فهرنهايت (-30 ~ + 220 درجة مئوية) |
|
| درجة حرارة التعقيم | 150 درجة مئوية (302 درجة فهرنهايت) ، الحد الأقصى.20 دقيقة | ||
| المعالجة السطحية | معالجة السطح الداخلي | Ra 16 ~ 32µin (0.4 ~ 0.8 ميكرومتر) | |
| معالجة السطح الخارجي | Ra 32 ~ 64µin (0.8 ~ 1.6μm) | ||
| الإتصال | وصلات نهاية: ملحومة بعقب ، مشبك صحي ، ذكور وأنثى ملولبة ، مشفهة ، I-line أو غيرها عند الطلب. | ||
التركيبات الكيميائية:
| عناصر | 316 لتر (بالوزن٪) |
| ج / ماكس. | 0.035 |
| مينيسوتا / ماكس | 2.00 |
| ف / ماكس | 0.045 |
| S / ماكس | 0.005 - 0.017 |
| سي / ماكس | 1.00 |
| ني | 10.00 - 14.00 |
| سجل تجاري | 16.00 - 18.00 |
| مو | غير متاح |
| الحديد | بال. |
| النحاس | غير متاح |
| ن | غير متاح |
الخواص الميكانيكية:
| درجة | قوة الشد (الأم) |
قوة الغلة (الأم) |
استطالة (٪) |
صلابة (HRB) |
316 لتر |
≥485 |
≥170 |
≥35 |
≤90 |
ضمان الجودة:
1. المواد التي تسيطر عليها وتشكيله بدقة.
2. ملحومة بسهولة
3. يصلح بسرعة
4. مقاومة عالية للتآكل
5. عمر خدمة طويل
6. نظام مخزون السلامة.
7. معبأة بشكل جيد
8. تسليم سريع
9. إنهاء السطح: # 180 حصى ، # 320 حصى
التطبيقات:
تنطبق الصمامات الصحية المصنوعة من الفولاذ المقاوم للصدأ في NYHAU على مجموعة واسعة من الصناعات التحويلية:
1. الأطعمة والمشروبات
2. الألبان
3. النبيذ ومصنع الجعة
4. مستحضرات التجميل
5. الصيدلة
6. التكنولوجيا الحيوية
