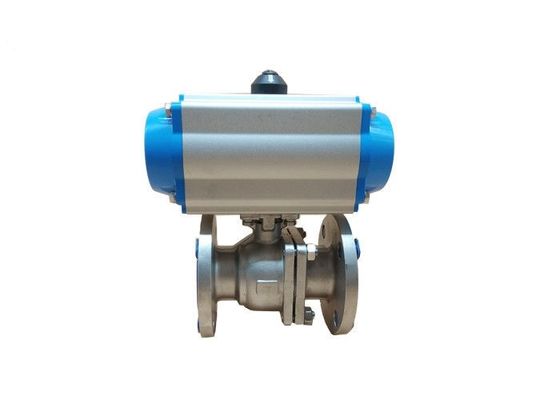

SS316 50A صمام كروي يعمل بالهواء المضغوط بمنفذ كامل

مو:	حاسب شخصي 1
السعر:	negotiable
العبوة القياسية:	حالات الخشب الرقائقي المناسبة حسب هيكل الصمامات المختلفة
فترة التسليم:	5 ~ 25 يوم عمل
طريقة الدفع:	T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، MoneyGram
سعة العرض:	500pcs / Mon

معلومات تفصيلية

وصف المنتج

معلومات تفصيلية

مكان المنشأ

الصين

اسم العلامة التجارية

OEM

إصدار الشهادات

CE&ISO

رقم الموديل

OEM

مواد:

SS316

مادة المقعد:

PTFE

قوة:

مشغل عودة الربيع

الضغط:

10 كيلو 20 ألف

حجم الصمام:

15 أ ~ 200 أ

متوسط:

غاز زيت الماء

إبراز:

SS316 صمام كروي يعمل بالهواء المضغوط

صمام كروي يعمل بالهواء المضغوط 50A

صمام كروي يعمل بالهواء المضغوط بمنفذ كامل

وصف المنتج

SS316 2 قطعة صمام كروي يعمل بالهواء المضغوط بمنفذ كامل Q641F JIS10K 50A

المعلمات

مزود الطاقة	AC220V
مقاس الجسم	DN15-250
درجة حرارة متوسطة	-80 درجة مئوية ~ 160 درجة مئوية (بدون ترابط.)
ضغط التشغيل	PN1.0 ~ 2.5 (ميجا باسكال)
وضع العمل	4-20mA ملاحظات إدخال إشارة ، 0-90 درجة دوران
وقت العمل	4 ~ 30 ثانية
وصلات الجسم	شفة
مادة الجسم	WCB ، ZG1CrM0 ، ZG1Cr18Ni9Ti
مادة مختومة	PTFE
مواد المحرك	صب سبائك الألومنيوم
وسط قابل للتطبيق	الأحماض والقلويات والملح وغاز الكلور والبخار ومياه المصدر ولب المناجم والورق اللب ، أكوا ريجيا ، مؤكسد ، عامل مختزل ، سائل كيميائي تآكل.

مواصفات

تصميم رف وترس دوار ربع لفة مشغل هوائي
نسخة مزدوجة التمثيل أو الربيع
واجهات ISO5211 و DIN3337 و Namur لسهولة التركيب على الصمام وصندوق التبديل المحدود ومحدد الوضع
مناسب للاستخدام الداخلي والخارجي
ناتج عزم الدوران من 3 نيوتن متر إلى 13024 نيوتن متر (إصدار DA) و 4 نيوتن متر إلى 6584 نيوتن متر (إصدار SR)
السكن سبائك الألومنيوم مع ترس مطلي بالنيكل
زاوية السير 90 درجة مع ضبط توقف السير بمقدار ± 5
ضغط التشغيل من 2 بار حتى 8 بار عند درجة حرارة من -20 درجة مئوية إلى +80 درجة مئوية

مميزات

1. حجم صغير وخفيف الوزن البناء

2. أداء موثوق به وطويل الأمد

3. صمام "خطي" قياسي أو "متقاطع" لتكوينات المشغل

4. تصميم الربيع-العائد يستوعب إمدادات الهواء منخفضة تصل إلى 50 رطل / بوصة مربعة

5. الفولاذ المقاوم للصدأ الخارجية تقليم و FKM O- الحلقات القياسية

6. اقتران جذع الصمام المباشر بعمود المحرك يقلل من رد الفعل العكسي

7. دليل تجاوز المعيار

وسيط رائد قابل للتطبيق

حالة متوسطة	درجة حرارة متوسطة.	ضغط متوسط	خصائص متوسطة	تركيز متوسط	اسم متوسط
سائل	-80 درجة مئوية ~ + 160 درجة مئوية	0 ~ 20 كجم / سم2	تآكل قوي ، شحذ عالي	غير محدود	حمض ، قلوي ، ملح ، كلور ، بخار ، مصدر المياه ، لب منجم ، لب الورق ، أكوا ريجيا ، مؤكسد ، عامل اختزال.
غاز	-80 درجة مئوية ~ + 160 درجة مئوية	0 ~ 20 كجم / سم2	تآكل قوي ، شحذ عالي	غير محدود
خليط سائل وصلب	-80 درجة مئوية ~ + 160 درجة مئوية	0 ~ 20 كجم / سم2	تآكل قوي ، شحذ عالي	<60٪

معلومات تقنية
التمثيل واحد رقم طلب المشغل الهوائي

SS316 50A صمام كروي يعمل بالهواء المضغوط بمنفذ كامل 0

DN (مم)	د	D1	د 2	د	ك	م	إل	ب	F	H1	H2	L1	L2	وزن كلغ
15	95	15	28	45	65	4XΦ14	102	14	2	525	55	170	83
20	105	15	28	55	75	4XΦ14	102	14	2	535	60	186	95
25	115	20	40	66	85	4XΦ14	102	14	2	535	65	186	95
32	135	25	46	78	100	4XΦ18	114	16	2	545	75	206	103
40	145	32	54	85	110	4XΦ18	114	16	2	555	80	262	103
50	160	40	65	100	125	4XΦ18	124	16	2	565	90	270	109
65	180	50	80	120	145	4XΦ18	145	18	2	580	100	301	122
80	195	65	100	135	160	8XΦ18	165	20	2	600	110	392	142
100	215	80	110	155	180	8XΦ18	194	20	2	650	120	460	152
125	245	100	135	185	210	8XΦ18	210	22	3	700	135	515	174
150	280	125	165	210	240	8XΦ23	229	24	3	750	150	560	205
200	335	160	205	265	295	12XΦ23	243	26	3	800	180	654	226
250	405	210	260	320	355	12XΦ26	297	30	3	850	210	654	260
300	460	250	322	375	410	12XΦ26	340	30	3	950	240	725	294
350	520	300	365	435	470	16XΦ26	422	34	3	1000	270	742	380

معلمة صمام الكرة القياسية JIS (15A ~ 200A)

SS316 50A صمام كروي يعمل بالهواء المضغوط بمنفذ كامل 1

الضغط	بحجم	φ د	إل	φE	φ ب	φ ج	تي
JIS 10 كيلو	15	15	108	95	70	52	12
	20	20	117	100	75	58	14
	25	25	127	125	90	70	14
	32	32	140	135	100	80	16
	40	38	165	140	105	85	16
	50	50	178	155	120	100	16

الملحقات التي يمكن استخدامها مع هذا الصمام الكروي
مؤشر تشغيل / إيقاف
صمام ملف لولبي قياسي من نامور بجميع المعايير
ميضعة صمام هوائي وكهربائي هوائي
تجاوز يدوي قابل للفك
مفاتيح الحد لإشارة التشغيل / الإيقاف في لوحة اللوحة
مجموعة مرشح + منظم مع مقياس ضغط

المزيد من التحديد

اساسي	ANSI	غيغابايت	JIS	DIN
الضغط	150 رطل / 300 رطل	PN16 / PN25 / PN40	10 ك / 20 ألف	PN16 / PN40
صمام ماتريال	1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
المحرك	1) التمثيل الفردي (عودة الربيع) 2) التمثيل المزدوج
مستلزمات	1) مفتاح الحد 2) صمام الملف اللولبي 3) مرشح 4) جهاز تحديد الموضع
