تفاصيل المنتج:
|
| مواد الجسم: | CF8 | مادة المقعد: | PTFE |
|---|---|---|---|
| قوة: | مشغل عودة الربيع | الإتصال: | شفة مزدوجة |
| حجم الصمام: | 1/2 "~ 8" | متوسط: | غاز زيت الماء |
| تسليط الضوء: | صمام كروي يعمل بالهواء المضغوط CF8 للجسم,صمام كروي شفة يعمل بالهواء المضغوط,صمام كروي يعمل بالهواء المضغوط 8 " |
||

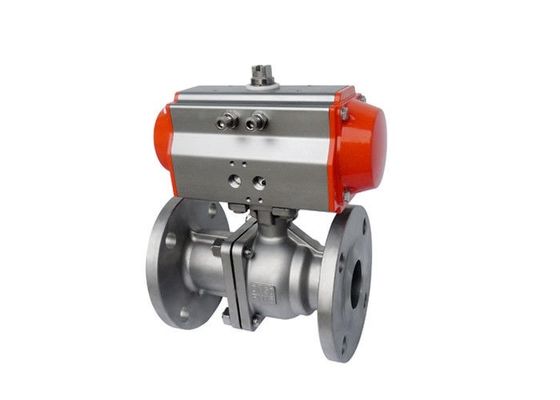

شفة صناعية تعمل بالهواء المضغوط صمام كروي SS صمام التحكم في المياه WCB الروتاري
وصف:
يساعد الصمام الكروي المُشغّل وخيارات صمام الفراشة المُشغّل منا في أتمتة بدء التدفقات وإيقافهاعند اقترانها بملف لولبي ، يمكن للمشغلات الهوائية أيضًا إنتاج عزم دوران لتحريك الأسطوانات أو عزم دوران كافٍ لتحريك الأجهزة الكهربائية الصغيرة.لإنشاء تصميم آمن من الفشل ، ضع في اعتبارك صمامًا يعمل بزنبرك رجوعًا يستخدم الهواء للمساعدة في تشغيل الصمام في اتجاه واحد والينابيع للمساعدة في العمل في الاتجاه العكسي.
مواصفات
مميزات
1. سهل التشغيل ، الفتح والإغلاق بسرعة ، من الفتح الكامل إلى الكامل طالما تم تدويره بزاوية 90 درجة ، ويسهل التحكم فيه لمسافات طويلة.
2. الصيانة مريحة ، صمام الكرة بسيط في الهيكل ، حلقة الختم نشطة بشكل عام ، وهي مريحة للفك والاستبدال.
3. عند الفتح الكامل أو الإغلاق الكامل ، يتم عزل سطح الكرة المحكم ومقعد الصمام عن الوسط.عندما يمر الوسيط ، فإنه لن يسبب تآكل سطح الختم للصمام.
معلومات تقنية
رقم طلب مشغل هوائي مزدوج الفعل
| مزدوج التمثيل |
نموذج رقم | عزم الدوران (5.5 بار) |
| ACT 042D | 8.4 نيوتن متر | |
| ACT 050D | 18.3 نيوتن متر | |
| ACT 063D | 32.2 نيوتن متر | |
| ACT 075D | 64 نيوتن متر | |
| ACT 090D | 101 نيوتن متر | |
| ACT 100D | 146 نيوتن متر | |
| ACT 115D | 236 نيوتن متر | |
| ACT 125D | 305 نيوتن متر | |
| ACT 145D | 478 نيوتن | |
| ACT 160D | 624 نيوتن متر | |
| ACT 190D | 1185 نيوتن متر | |
| ACT 210D | 1447 نيوتن متر | |
| ACT 240D | 2126 نيوتن | |
| ACT 270D | 3229 نيوتن | |
| ACT 300D | 4197 نيوتن متر | |
| ACT 350D | 6283 نيوتن متر | |
| ACT 400D | 8953 نيوتن متر |
معلمة صمام الكرة (DN15 ~ DN200)
| PN (الأم) | DN | إل | φE | φ ب | φ ج | تي | F | لا | ح |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
الملحقات التي يمكن استخدامها مع هذا الصمام الكروي
مؤشر تشغيل / إيقاف
صمام ملف لولبي قياسي من نامور بجميع المعايير
ميضعة صمام هوائي وكهربائي هوائي
تجاوز يدوي قابل للفك
مفاتيح الحد لإشارة التشغيل / الإيقاف في لوحة اللوحة
مجموعة مرشح + منظم مع مقياس ضغط
المزيد من التحديد
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 150 رطل / 300 رطل | PN16 / PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN40 |
| صمام ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المحرك | 1) التمثيل الفردي (عودة الربيع) 2) التمثيل المزدوج | |||
| مستلزمات | 1) مفتاح الحد 2) صمام الملف اللولبي 3) مرشح 4) جهاز تحديد الموضع | |||
