| MOQ: | حاسب شخصي 1 |
| السعر: | negotiable |
| standard packaging: | حالة الخشب الرقائقي |
| Delivery period: | 7-30 يوم عمل |
| payment method: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| Supply Capacity: | 10000PCS / الفم |

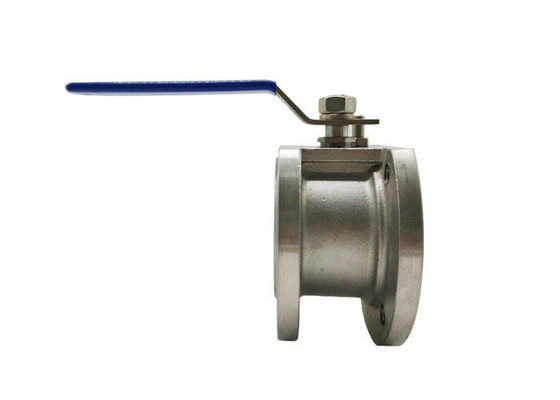

1 قطعة مقبض رقاقة ذات حواف صمام الكرة PTFE PPL مقعد إيطاليا الكرة صمام الضغط العادي
صمام كروي ويفر
تعتبر الصمامات الكروية للرقائق مناسبة بشكل مثالي للتطبيقات التي تكون فيها المساحة مرتفعة بالإضافة إلى جميع مزايا الصمام الكروي ذي الحواف مع تقليل التكلفة والوزن.يمكن تركيب الصمام بين الفلنجات بمساعدة البراغي.
عادةً ما يكون الصمام الكروي للرقائق عبارة عن تصميم من قطعة واحدة ونوع الكرة العائمة ، وهو متوفر في كل من البناء المصبوب والمزور بأحجام تتراوح من DN15 إلى DN 100 ، في تصنيف ضغط # 150 إلى # 900.
الملامح العامة
صمام الكرة الإيطالي
المعايير المعمول بها:
- التصميم والتصنيع: GB / T12237 / 1989
- التوصيل: JB / T79
- اختبار مقاومة الحريق: GB / T13927 - 1992
نطاق الحجم:
- DN15 ~ DN200
الضغط الاسمي:
- التكون 1.6 ~ 4.0 ميجا باسكال
حد درجة الحرارة:
- 20 درجة مئوية ~ 350 درجة مئوية
تستخدم الصمامات الكروية من نوع الرقاقة (أو تسمى الصمامات الكروية من النوع "فائق النحافة الإيطالية") في معدات خطوط الأنابيب في حالة PN1.0 ~ 2.5MPa ، ودرجة حرارة التشغيل من 29 إلى 180 درجة مئوية (حلقة الختم هي RPTFE) أو 29 ~ 180 ℃ (حلقة الختم هي PPL Polyphenylene) ، لتحقيق قطع أو توصيل الوسيط في خط الأنابيب.يمكن تطبيق الوسيط المطبق ، مثل الماء ، أو المبخرة ، أو الزيت ، أو حمض النيتريك ، أو حمض الأسيتيك ، أو الكرباميد ، أو وسط القابلية للأكسدة ، وفقًا لمواد صمام الاختلاف المعتمدة.
| الوحدة: مم | |||||
| الضغط | بحجم | إل | د | D1 | د 2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
تطبيق
يمكن استخدام صمام الكرة الرقاقة على نطاق واسع في البترول والكيماويات والمعادن ومحطات الطاقة والصناعات الخفيفة وغيرها من المجالات لضبط أو قطع الزيت والماء والغاز واللب أو السوائل الليفية تلقائيًا.
قوة
1. تفجير تصميم الجذعية دليل
2. تصميم منفذ كامل
3. لوحة التركيب المباشر ISO5211
4. معيار شفة: GB
5. مختلف مواد الختم وخيارات الكربون الصلب
6. هيكل صمام الكرة الرقاقة بسيط ، صغير الحجم ، خفيف الوزن.
اختيار النموذج
صمام كروي ويفر
| نموذج رقم | ضغط العمل / مبا |
درجة حرارة قابلة للتطبيق / ℃ |
متوسط قابل للتطبيق |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
نيتروز |
| Q71F-25P | 2.5 | نيتروز | |
| Q71F-16Ti | 1.6 | مؤكسد تآكل متوسط | |
| Q71F-25Ti | 2.5 | مؤكسد تآكل متوسط |
|
|
