تفاصيل المنتج:
|
| نوع الصمام: | يطفو على السطح | الإتصال: | شفة |
|---|---|---|---|
| بحجم: | DN15 ~ DN200 | اساسي: | ANSI / JIS / DIN |
| الضغط: | PN16 / PN25 / PN40 | متوسط: | غاز زيت الماء |
| تسليط الضوء: | DN200 صمام كروي من نوع شفة,صمام كروي ISO 5211 عائم,صمام كروي DN200 ISO 5211 |
||

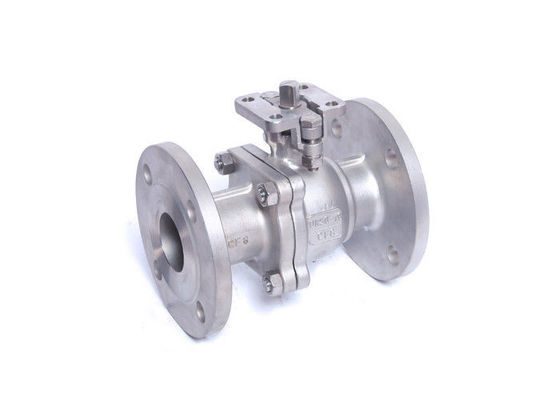

المحرك الكهربائي تصاعد مباشر SS الكرة صمام شفة نوع الحجم الاسمي DN50 ~ DN200
تطبيق
يستخدم الصمام الكروي بشكل أساسي في خط الأنابيب لقطع وتوزيع وتغيير اتجاه تدفق الوسيط.
مميزات
1. يقلل محمل الدفع من عزم الاحتكاك لساق الصمام ، مما يجعل ساق الصمام سلسًا ومرنًا للتشغيل على المدى الطويل.
2. وظيفة مقاومة الكهرباء الساكنة: يتم ترتيب زنبرك بين الكرة ، وساق الصمام وجسم الصمام ، ويمكن اشتقاق الكهرباء الساكنة المتولدة أثناء عملية التبديل.
3. نظرًا لأن مادة مثل polytetrafluoroethylene لها خاصية تشحيم ذاتي جيدة وفقدان الاحتكاك مع الكرة صغير ، فإن عمر خدمة الصمام الكروي الهوائي طويل.
مواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- التوصيل: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والفحص: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- غب PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة ، يتم تشغيل عضو الفتح والإغلاق (الكرة) بواسطة جذع الصمام ويدور حول محور الصمام الكروي.يمكن استخدامه أيضًا لتنظيم السوائل والتحكم فيها.يتمتع الصمام الكروي على شكل V بقوة قص قوية بين اللب على شكل حرف V والمقعد المعدني لسبائك الكربيد الملحومة.إنه مناسب بشكل خاص للجسيمات الدقيقة الصلبة المحتوية على الألياف.إلخ. لا يمكن للصمام الكروي متعدد الاتجاهات فقط التحكم بمرونة في التقاء ، والانقسام ، وتبديل اتجاه التدفق للوسيط ، ولكن يمكنه أيضًا إغلاق أي قناة وتوصيل القناتين الأخريين.
| PN (الأم) | DN | إل | φE | φ ب | φ ج | تي | F | لا | ح | H1 | دبليو | م | ص | أ 1 | أ 2 | ب 1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
اختيار النموذج

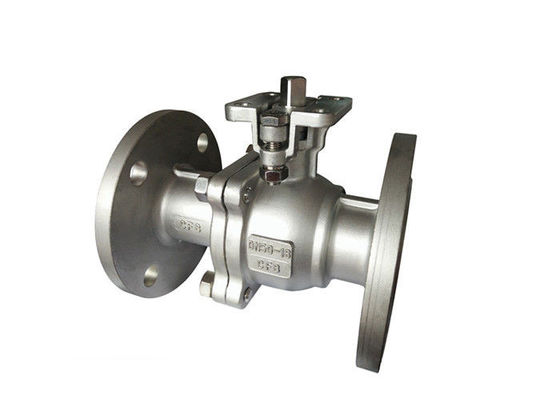

2 قطعة منفذ كامل صمام الكرة العائمة
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 150 رطل / 300 رطل | PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN25 / PN40 |
| ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج | |||
