تفاصيل المنتج:
|
| بحجم: | NPS 2 "إلى 60" | الضغط: | 150 رطل إلى 2500 رطل |
|---|---|---|---|
| نطاق درجة حرارة: | -196 ℃ ~ 610 ℃ درجة حرارة منخفضة ، درجة حرارة عادية ودرجة حرارة عالية | مواد الجسم والتقليم: | Cast Cast، WCB، ASTM A105، ASTM A350 LF2، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55، ASTM A351 |
| مادة المقعد: | PTFE ، RPTFE ، DEVLON ، Molon ، PEEK ، مقعد معدني | ختم الجسم والساق: | Oring (FKM ، FFKM NBR ، FPM HNBR ، VITON ، EPDM ، AFLAS) ، حشية الجرح اللولبي (316SS + الجرافيت) الت |
| تسليط الضوء: | صمام دخول جانبي من الصلب المصبوب,صمام كروي بطرف شفة 150LB,صمام كروي جانبي للدخول 150LB |
||

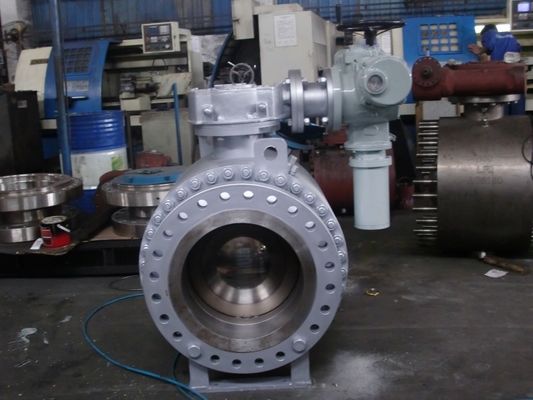

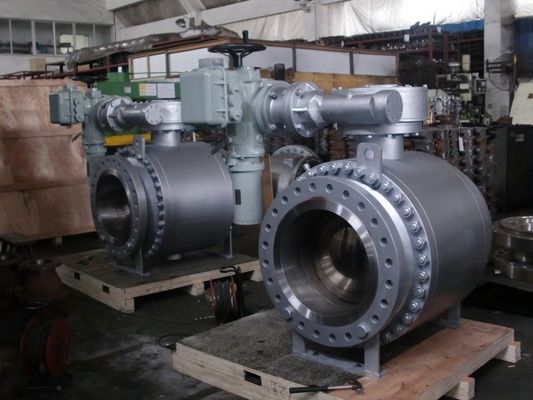

مدخل جانبي ذو حواف كروية صمام نوع مرتكز الدوران مع مشغل كهربائي
تقوم Ball Valve بتصنيع بعض من أكثر الصمامات الكروية الفولاذية المزورة موثوقية في الصناعة.يتم تصنيع منتجاتنا واختبارها وفقًا لمعايير API و ASME و ANSI ذات الصلة.مع ميزات مثل قدرات الكتلة المزدوجة والتسييل ، وحقن مانع التسرب الثانوي ، ومقاعد الاسترخاء الذاتي المزودة بزنبرك ، يوفر تصميم SCV العديد من الميزات والخيارات المفيدة لتطبيقات النفط والغاز والسائل مما يجعلها واحدة من أكثر الصمامات الكروية المفضلة في السوق .
تطبيق
بناء السفن / إصلاح
البحرية / البحرية
ناقلة
الكيماويات / البتروكيماويات
التكرير
توليد الطاقة
النفط / الغاز
صناعة اللب / الورق
معالجة المياه / مياه الصرف الصحي
خيارات الختم
مقعد ناعم: ختم معدني بحلقة دائرية من المعدن
هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء
تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة
BLOCK & BLEED (DBB)
عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.
العزلة المزدوجة والنزف (DIB)
مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.
جهاز مضاد للكهرباء الساكنة:
يتم تطبيق جهاز مضاد للكهرباء الساكنة من نوع الزنبرك زائد الجرافيت بين الكرة والساق وشفة الغدة والجسم للحفاظ على الاستمرارية الكهربائية بين جميع المكونات المعدنية.وتأكد من المقاومة أقل من متطلبات الخدمة الأشد.
جذع دليل على الانفجار:
الجذع مصنوع بشكل منفصل عن الكرة مع كتف دائري متكامل من النوع T ، يتم الاحتفاظ به بلطف. (تتوفر تصميمات أخرى عند الطلب)
جهاز حقن الشحوم
بالنسبة إلى DN150 (NPS 6) والأكبر ، يتم توفير الجذع ومقعد الصمام بجهاز حقن شحم مانع للتسرب ، بالنسبة لـ DN125 وأصغر ، يمكننا توفير جهاز حقن شحم الختم وفقًا لمتطلبات العملاء.عندما تتلف الحلقة O عن طريق الصدفة ، عن طريق حقن مادة مانعة للتسرب محكمة الغلق لمنع الوسائط من خلال حلقة مقعد الصمام وتسرب الساق.
تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
| نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
| انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
| ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
| مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. | الجرافيت.PTFE ، PPL.إلخ. |
