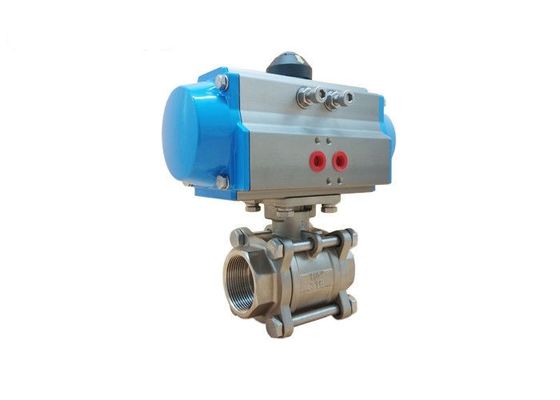

3 قطعة 1000WOG BSPT صمام كروي يعمل بالهواء المضغوط

DN15 - DN100 Thread BSPT هوائي يعمل كروي صمام الفولاذ المقاوم للصدأ CF8M

 مواصفات

يتكون المحرك الهوائي بشكل أساسي من مكبس أو غشاء يطور القوة المحركة.يحافظ على الهواء في الجزء العلوي من الأسطوانة ، مما يسمح لضغط الهواء بإجبار الحجاب الحاجز أو المكبس على تحريك جذع الصمام أو تدوير عنصر التحكم في الصمام.

تتطلب الصمامات ضغطًا قليلاً للعمل وعادةً ما تكون ضعف أو ثلاثة أضعاف قوة الإدخال.كلما كان حجم المكبس أكبر ، يمكن أن يكون ضغط الإخراج أكبر.يمكن أن يكون وجود مكبس أكبر أمرًا جيدًا أيضًا إذا كان إمداد الهواء منخفضًا ، مما يسمح لنفس القوى بمدخلات أقل.هذه الضغوط كبيرة بما يكفي لسحق الأشياء في الأنبوب.عند إدخال 100 كيلو باسكال ، يمكنك رفع سيارة صغيرة (ما يزيد عن 1000 رطل) بسهولة ، وهذا مجرد صمام هوائي صغير أساسي.ومع ذلك ، فإن القوى الناتجة المطلوبة للساق ستكون كبيرة جدًا وتتسبب في فشل ساق الصمام.

يتم نقل هذا الضغط إلى ساق الصمام ، والذي يتم توصيله إما بسدادة الصمام (انظر صمام السدادة) ، وصمام الفراشة ، وما إلى ذلك ، يلزم وجود قوى أكبر في أنابيب الضغط العالي أو التدفق العالي للسماح للصمام بالتغلب على هذه القوى ، والسماح لها لتحريك الأجزاء المتحركة الصمامات للتحكم في تدفق المواد إلى الداخل.

إدخال الصمامات هو "إشارة التحكم".يمكن أن يأتي هذا من مجموعة متنوعة من أجهزة القياس ، وكل ضغط مختلف يمثل نقطة ضبط مختلفة للصمام.الإشارة القياسية النموذجية هي 20-100 كيلو باسكال.على سبيل المثال ، يمكن أن يتحكم الصمام في الضغط في وعاء به تدفق خارجي ثابت وتدفق متنوع (يتنوع بواسطة المشغل والصمام).سوف يراقب مرسل الضغط الضغط في الوعاء ويرسل إشارة من 20-100 كيلو باسكال.20 كيلو باسكال يعني عدم وجود ضغط ، 100 كيلو باسكال يعني وجود ضغط كامل المدى (يمكن تغييره بواسطة نقاط معايرة أجهزة الإرسال).عندما يرتفع الضغط في الوعاء ، يرتفع ناتج المرسل ، يتم إرسال هذه الزيادة في الضغط إلى الصمام ، مما يتسبب في شد الصمام لأسفل ، ويبدأ في إغلاق الصمام ، مما يقلل التدفق إلى الوعاء ، مما يقلل الضغط في الصمام. وعاء حيث يتم تفريغ الضغط الزائد من خلال التدفق الخارج.هذا يسمى عملية التمثيل المباشر.

 مميزات

1. صمام كروي من الفولاذ المقاوم للصدأ

2. قيم تدفق عالية

3. ضغوط متوسطة عالية

4. عمر خدمة طويل

5. صمام مكبس ISO 5211

 معلومات تقنية
التمثيل واحد رقم طلب المشغل الهوائي


الملحقات التي يمكن استخدامها مع هذا الصمام الكروي
مؤشر تشغيل / إيقاف
صمام ملف لولبي قياسي من نامور بجميع المعايير
ميضعة صمام هوائي وكهربائي هوائي
تجاوز يدوي قابل للفك
مفاتيح الحد لإشارة التشغيل / الإيقاف في لوحة اللوحة
مجموعة مرشح + منظم مع مقياس ضغط


التطبيقات

تُستخدم الصمامات الكروية الهوائية على نطاق واسع لعزل التدفق والتحكم فيه في أنظمة التشغيل الهوائية لأن هذه الصمامات التي تعمل بالهواء متوفرة في مجموعة من أنماط وأحجام الجسم والمواد وتصنيفات الضغط وهي مناسبة لمعظم التطبيقات التي تتراوح من الماء والغازات والبخار ، الزيوت والمواد الغذائية والكيماويات والأدوية والمساحيق.يحتوي الصمام الكروي المُشغل على كرة داخلية بها فتحة من خلالها مختومة عادةً بمقاعد PTFE مضغوطة ضدها بواسطة نهايات الصمام الكروي ، ويتم دفعها خلال ربع دورة بواسطة ساق يتم تشغيلها بواسطة مشغل الهواء.توفر الصمامات الكروية التي تعمل بالهواء حزمة صمامات قوية ومتينة وموثوقة بتكلفة منخفضة نسبيًا ، وتوفر أوقات عمل سريعة ، ويمكن تشغيلها باستمرار ، وهي مريحة في تطبيقات الدراجات العالية عند الاقتضاء.

 اختيار النموذج
3 قطعة صمام الكرة الهوائية الموضوع
