تفاصيل المنتج:
|
| مواد الجسم: | CF8 | مادة المقعد: | PTFE |
|---|---|---|---|
| قوة: | مشغل عودة الربيع | الإتصال: | شفة مزدوجة |
| حجم الصمام: | 1/2 "~ 8" | متوسط: | غاز زيت الماء |
| تسليط الضوء: | 150LB هوائي المحرك صمام,CF8 هوائي الكرة صمام,150LB هوائي التشغيل الكرة صمام |
||

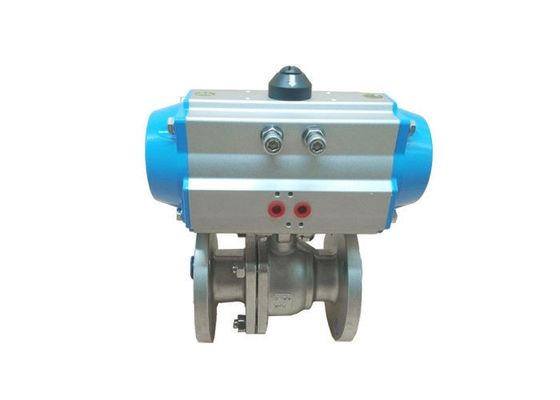

شفة مزدوجة تعمل بالهواء المضغوط صمام التحكم في صمام الكرة 150 رطل
يعمل بالهواء المضغوط ذو شفة عالية الحرارة صمام الكرة
صمام كروي PN16 أو ANSI 150 ذو درجة حرارة عالية يتم تشغيله بالهواء المضغوط ذو حواف مناسب للتطبيقات الأكثر صعوبة.يأتي الصمام ذو التجويف الكامل المكون من 3 قطع من الفولاذ المقاوم للصدأ مع خيارات لتوصيلات طرفية مختلفة ومقعد وختم PTFE مقوى مملوء بالكربون.
يتم تركيب الصمام في رجوع نابض هوائي قوي أو مشغل مزدوج الفعل عبر امتداد تبديد الحرارة (TSM).
تشمل الخيارات القابلة للتكوين مفاتيح الحد وصمامات الملف اللولبي وأجهزة تحديد المواقع.
بالإضافة إلى ذلك ، فإن المشغل الهوائي الذي يعمل بربع لفة والجريدة المسننة يعمل بحجم عامل أمان مدمج بنسبة 30٪ ، مما يتطلب ضغطًا تجريبيًا يبلغ 5.5 بار ويستفيد من واجهة Namur لكل من صمام الملف اللولبي التجريبي وصندوق التبديل.
مميزات
1. حجم صغير وخفيف الوزن البناء
2. أداء موثوق به وطويل الأمد
3. صمام "خطي" قياسي أو "متقاطع" لتكوينات المشغل
4. تصميم الربيع-العائد يستوعب إمدادات الهواء منخفضة تصل إلى 50 رطل / بوصة مربعة
5. الفولاذ المقاوم للصدأ الخارجية تقليم و FKM O- الحلقات القياسية
6. اقتران جذع الصمام المباشر بعمود المحرك يقلل من رد الفعل العكسي
7. دليل تجاوز المعيار
مواصفات
معلومات تقنية
التمثيل المزدوج رقم طلب المشغل الهوائي
| مزدوج التمثيل |
نموذج رقم | عزم الدوران (5.5 بار) |
| ACT 042D | 8.4 نيوتن متر | |
| ACT 050D | 18.3 نيوتن متر | |
| ACT 063D | 32.2 نيوتن متر | |
| ACT 075D | 64 نيوتن متر | |
| ACT 090D | 101 نيوتن متر | |
| ACT 100D | 146 نيوتن متر | |
| ACT 115D | 236 نيوتن متر | |
| ACT 125D | 305 نيوتن متر | |
| ACT 145D | 478 نيوتن | |
| ACT 160D | 624 نيوتن متر | |
| ACT 190D | 1185 نيوتن متر | |
| ACT 210D | 1447 نيوتن متر | |
| ACT 240D | 2126 نيوتن | |
| ACT 270D | 3229 نيوتن | |
| ACT 300D | 4197 نيوتن متر | |
| ACT 350D | 6283 نيوتن متر | |
| ACT 400D | 8953 نيوتن متر |
150LB معلمة صمام الكرة (1/2 "~ 8")
| الضغط | بحجم | φ د | إل | φE | φ ب | φ ج | تي | F |
| الفئة 150 | 1/2 بوصة | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 بوصة | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 بوصة | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 بوصة | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 بوصة | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
الملحقات التي يمكن استخدامها مع هذا الصمام الكروي
مؤشر تشغيل / إيقاف
صمام ملف لولبي قياسي من نامور بجميع المعايير
ميضعة صمام هوائي وكهربائي هوائي
تجاوز يدوي قابل للفك
مفاتيح الحد لإشارة التشغيل / الإيقاف في لوحة اللوحة
مجموعة مرشح + منظم مع مقياس ضغط
المزيد من التحديد
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 150 رطل / 300 رطل | PN16 / PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN40 |
| صمام ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المحرك | 1) التمثيل الفردي (عودة الربيع) 2) التمثيل المزدوج | |||
| مستلزمات | 1) مفتاح الحد 2) صمام الملف اللولبي 3) مرشح 4) جهاز تحديد الموضع | |||
