تفاصيل المنتج:
|
| مواد الجسم: | CF8 | مادة المقعد: | PTFE |
|---|---|---|---|
| قوة: | التمثيل المزدوج | الإتصال: | شفة مزدوجة |
| الضغط: | PN16 | هيكل الصمام: | 2 قطعة |
| تسليط الضوء: | صمام هوائي مزدوج الفعل DIN,صمام التحكم الهوائي PN16,صمام هوائي PN16 مزدوج الفعل |
||

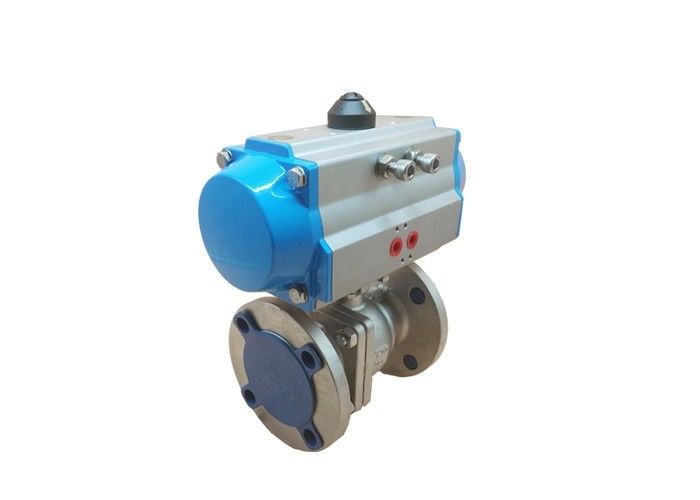

DIN مزدوج التمثيل 2 طريقة الفولاذ المقاوم للصدأ صمامات هوائية DN50 شفة نهايات
وصف
يسمح هذا الصمام الكروي ثنائي الاتجاه الذي يتم التحكم فيه بالهواء المضغوط بزيادة الأتمتة لنظامك مقارنة بالصمام الذي يتم التحكم فيه يدويًا.يبلغ قطر الصمام الكروي 100 مم وهو مناسب للسوائل والغازات من -20 إلى 180 درجة مئوية.المشغل الهوائي قادر على توليد 354 نيوتن متر من عزم الدوران عند 8 بار ، لكن لديه نافذة تحكم بضغط 6؟10 بار.يحتوي الصمام الكروي على خيوط G 4 "لتوصيله بالأنابيب / الخراطيم التي تحمل الوسائط وقيمة Kv هي 1230 متر مكعب. المشغل يعمل بشكل مزدوج مع عملية دورانية موثوقة من الألمنيوم. غطاء وغطاء من الألومنيوم ، بينما يحتوي الصمام الكروي على غلاف من الفولاذ المقاوم للصدأ وختم PTFE. أقصى ضغط للوسائط هو 63 بار. الصمام الكروي عبارة عن تصميم مكون من 3 قطع يسمح بالتنظيف الشامل. نقاط اتصال Namur VDI / VDE 3845 هي بالفعل على المشغل لتركيب صمام ملف لولبي نامور 1/4 بوصة مباشرة على المشغل أو توصيل خرطوم هواء باستخدام G 1/4 ". أيضًا ، يمكن تركيب التحكم في الموضع أو صندوق مفتاح الحد أعلى المشغل وفقًا إلى VDI / VDE 3845. يتم تثبيت المشغل على الصمام الكروي عبر شفة ISO 5211 F10 (22 مم). المجموعة معتمدة من ATEX (EX II 2GD c) وبالتالي يمكن استخدامها في البيئات القابلة للانفجار. قم بتركيب صمام ملف لولبي Namur مباشرة لتقليل التركيباتيوضح المؤشر الميكانيكي في الأعلى وضع الصمام. تم اعتماد ATEX (EX II 2GD c) للبيئات القابلة للانفجار. تكلفة استثمار أقل من النسخة الكهربائية. الفتح / الإغلاق السريع يسمح التمثيل المزدوج بتحكم أكبر من المشغلات الفردية.الصمام الكروي عبارة عن تصميم مكون من 3 قطع يسمح بتنظيف شامل ، ويمكن تجهيزه بصندوق مفتاح حد. المكوّنات: يستخدم التمثيل المزدوج هواء مضغوطًا أكثر من المشغلات الفرديةيتطلب نظام هواء مضغوط وصمام لولبي للتحكم في إمداد الهواء.
مواصفات
مميزات
1. حجم صغير وخفيف الوزن البناء
2. أداء موثوق به وطويل الأمد
3. صمام "خطي" قياسي أو "متقاطع" لتكوينات المشغل
4. تصميم الربيع-العائد يستوعب إمدادات الهواء منخفضة تصل إلى 50 رطل / بوصة مربعة
5. الفولاذ المقاوم للصدأ الخارجية تقليم و FKM O- الحلقات القياسية
6. اقتران جذع الصمام المباشر بعمود المحرك يقلل من رد الفعل العكسي
7. دليل تجاوز المعيار
معلومات تقنية
التمثيل المزدوج رقم طلب المشغل الهوائي
| مزدوج التمثيل |
نموذج رقم | عزم الدوران (5.5 بار) |
| ACT 042D | 8.4 نيوتن متر | |
| ACT 050D | 18.3 نيوتن متر | |
| ACT 063D | 32.2 نيوتن متر | |
| ACT 075D | 64 نيوتن متر | |
| ACT 090D | 101 نيوتن متر | |
| ACT 100D | 146 نيوتن متر | |
| ACT 115D | 236 نيوتن متر | |
| ACT 125D | 305 نيوتن متر | |
| ACT 145D | 478 نيوتن | |
| ACT 160D | 624 نيوتن متر | |
| ACT 190D | 1185 نيوتن متر | |
| ACT 210D | 1447 نيوتن متر | |
| ACT 240D | 2126 نيوتن | |
| ACT 270D | 3229 نيوتن | |
| ACT 300D | 4197 نيوتن متر | |
| ACT 350D | 6283 نيوتن متر | |
| ACT 400D | 8953 نيوتن متر |
معلمة صمام الكرة DIN PN16 (DN15 ~ DN200)
| PN (الأم) | DN | إل | φE | φ ب | φ ج | تي | F |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 |
الملحقات التي يمكن استخدامها مع هذا الصمام الكروي
مؤشر تشغيل / إيقاف
صمام ملف لولبي قياسي من نامور بجميع المعايير
ميضعة صمام هوائي وكهربائي هوائي
تجاوز يدوي قابل للفك
مفاتيح الحد لإشارة التشغيل / الإيقاف في لوحة اللوحة
مجموعة مرشح + منظم مع مقياس ضغط
المزيد من التحديد
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 150 رطل / 300 رطل | PN16 / PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN40 |
| صمام ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المحرك | 1) التمثيل الفردي (عودة الربيع) 2) التمثيل المزدوج | |||
| مستلزمات | 1) مفتاح الحد 2) صمام الملف اللولبي 3) مرشح 4) جهاز تحديد الموضع | |||
