تفاصيل المنتج:
|
| مواد: | الفولاذ المقاوم للصدأ AISI316L | بحجم: | 1 "إلى 4" |
|---|---|---|---|
| نوع الاتصال: | تري المشبك | سبيكة: | T304 أو T316L |
| اساسي: | 3A ASME BPE | سطح - المظهر الخارجي: | تحول الغرامة إلى الداخل حتى Ra <0،8 othersm أخرى عند الطلب |
| تسليط الضوء: | T316L Tri Clamp Butterfly Valve,1 "Tri Clamp Butterfly Valve,ASME Standard Tri Clamp Butterfly Valve |
||

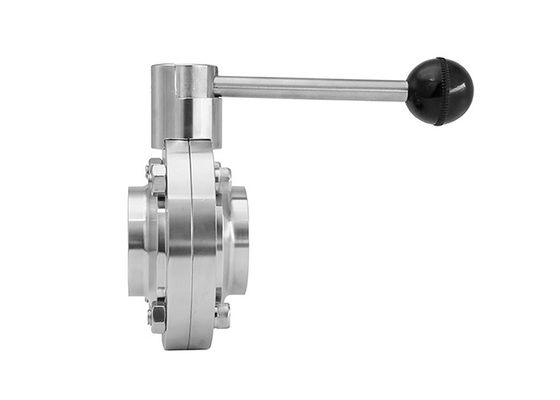

قطعتين 1 "X0.065" صمامات فراشة صحية لنظام أنابيب درجة الحرارة العالية
مواد :
1. النايلون 6 + تعزيز مقبض الألياف الزجاجية مع شريط القابض SS 304 ولوحة الشق.
2. كل مقبض SS 304 ، شريط القابض ولوحة الشق.
حجم رأس القرص:
يتوفر 9.4 × 9.4 ملم ، 12 × 8 ملم أو 12 × 12 ملم.
خاصية :
* دقة وتصميم جميل.
* عملية سهلة وقفل آمن.
* من السهل وضع علامات شعارك على.
تركيبات صحية ثلاثية المشابك تلبي جميع متطلبات 3A
سبائك تخزين تركيبات صحية ثلاثية المشبك: T304 أو T316L
أحجام تركيبات صحية ثلاثية المشابك: 1⁄2 ”- 12” أنبوب OD
التركيبات الصحية ذات المشابك الثلاثية الإنهاء الصحي: 180 Grit Polish ID / OD
مواد |
||||
| المواد المعدنية | المنتج مبلل | 304 (1.4301) أو 316 لتر (1.4404) مزور | ||
| أجزاء فولاذية أخرى | 304 (1.4301) | |||
| تتوفر شهادة EN 10204 3.1B عند الطلب. | ||||
| مادة الختم | اساسي | EPDM | ||
| خيارات | FPM ، سيليكون ، NBR | |||
| تتوافق جميع مواد الختم مع FDA 177.2600 | ||||
مواصفات:
الأحجام المتوفرة: 1/2 "إلى 4" (1/2 "، 3/4" ، 1 "، 1 1/2" ، 2 "، 2 1/2" ، 3 "، 4") ؛ DN15 - DN100 ( DN15 ، DN20 ، DN25 ، DN40 ، DN50 ، DN65 ، DN80 ، DN100).
المواد: جسم الصمام ومواد القرص يمكن أن تكون AISI 304 أو AISI 316L ، 304L و 316 مواد متوفرة عند الطلب.
ماكس.ضغط العمل: 145psi (10bar) لـ DN25 / 1 "-DN100 / 4" ؛116psi (8bar) لـ DN125 / 5 "-DN150 / 6" ؛73psi (5bar) لـ DN200 / 8 "-DN300 / 12".
نطاق درجة الحرارة: 14 ~ 248 درجة فهرنهايت (-10 ~ 120 درجة مئوية) مع مقعد EPDM ، -58 ~ 356 درجة فهرنهايت (-50 ~ + 180 درجة مئوية) مع مقعد VMQ (سيليكون).
العملية: مقبض سحب 4 مواضع كما تظهر صورة المنتج
وصلات النهاية: الخيط / الخيط
المعالجة السطحية: Ra 16 ~ 32µin (0.4 ~ 0.8µm) ، Ra 32µin هو الافتراضي.
الفولاذ المقاوم للصدأ مزورة 316L و 1.4404 ، شهادة المواد إلى EN10204 المتاحة.
تصنيع حسب الطلب متاح.
توصيل سريع لتلبية احتياجاتك في الوقت المناسب.
خدمة الحزمة مع التركيبات الصحية - توفير الوقت والتكلفة.
خبرة جيدة لتزويد جميع أنحاء العالم.
المرونة في كمية الطلب والتشغيل.
التصنيع المسبق والتجميع متاح.
التركيبات الكيميائية:
| عناصر | 316 لتر (بالوزن٪) |
| ج / ماكس. | 0.035 |
| مينيسوتا / ماكس | 2.00 |
| ف / ماكس | 0.045 |
| S / ماكس | 0.005 - 0.017 |
| سي / ماكس | 1.00 |
| ني | 10.00 - 14.00 |
| سجل تجاري | 16.00 - 18.00 |
| مو | غير متاح |
| الحديد | بال. |
| النحاس | غير متاح |
| ن | غير متاح |
الخواص الميكانيكية:
| درجة | قوة الشد (الأم) |
قوة الغلة (الأم) |
استطالة (٪) |
صلابة (HRB) |
316 لتر |
≥485 |
≥170 |
≥35 |
|
