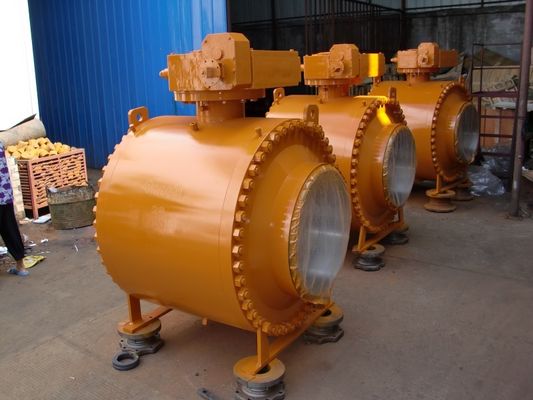

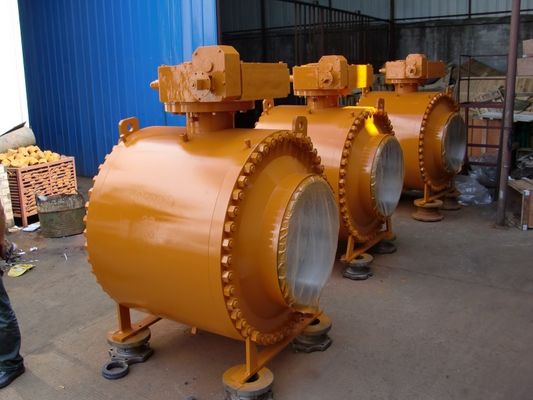

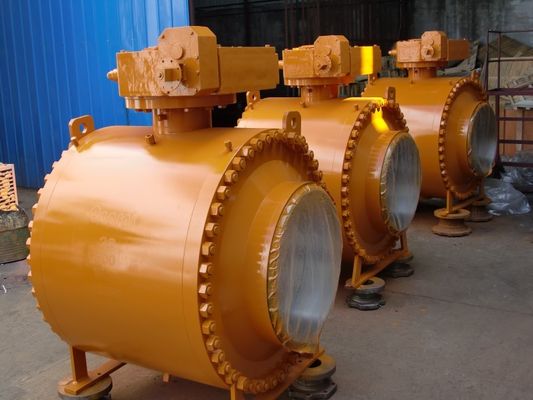

النار الآمن عزل مزدوج مرتكز الدوران صمام الكرة المثبتة

عزل مزدوج وإدخال صمام كروي جانبي

الميزات:

1. نوع المصبوب مع 2 قطعة من الجسم المنقسم أو نوع مزورة مع 3 قطع تصميم الجسم ،
مادة الصب: WCB ، CF8 ، CF8M ، CF8C ، الفولاذ المقاوم للصدأ على الوجهين ، إلخ.
المواد المزورة: A105 ، F304 ، F316 ، F317 ، F347 ، F11 ، F51 ، F59 ، إلخ.
تتوفر المواد الأخرى عند الطلب ، وهي متوفرة في مواد مختلفة للزخرفة والمقاعد (مرنة ومعدنية) لتلائم ظروف الخدمة المختلفة.

2. العملية المتاحة:
مقبض عادي أو مقبض قابل للقفل يعمل ،
تعمل بالعتاد ،
تعمل Pneuamtic ،
تعمل بالكهرباء أو تعمل بالهيدروليك.

2. تصنيف الضغط المتاح:
CL150 ، CL300 ، CL600 ، CL900 ، CL1500 ، CL2500

3. نطاقات الأحجام المتوفرة: 1/2 "- 18"

4. معايير التطبيق
معيار التصميم: API 6D
أبعاد الشفة إلى ANSI B16.5
وجها لوجه البعد إلى ANSI B16.10
قبل درجة الحرارة.تصنيف الصمام الكروي لـ ASME B16.34
سمك الجدار إلى ASME B16.34
تصميم آمن للحريق لصمام الكرة وفقًا لمعيار API 6FA / API 607
فحص واختبار: API 6D / API598
تعليم الصمام للصمام الكروي: MSS- SP-25
إلى MR-01-75 عند الطلب

وصف
ثلاث قطع الجسم.تم تصميم الصمام وفقًا لمتطلبات API 6D لخدمة خطوط الأنابيب.تصميم ساق مضاد للكهرباء الساكنة ومضاد للانفجار.يعطي تصميم المقعد ثباتًا مثاليًا ومتاحًا كنوع ذاتي الراحة أو نوع تأثير الكباس المزدوج.يقلل Disign الاحتكاك مما يؤدي إلى انخفاض عزم الدوران التشغيلي.متاح ككتلة مزدوجة وتنفيذ نزيف ، مما يسمح بتنفيس وتصريف السائل العالق من تجويف الجسمافايابلي تتحمل كامل ومخفض.تم اختبار أمان الصمامات الكروية وفقًا لمعايير BS EN 12266-2 و API 6FA و API 607. تتوفر المشغلات الكهربائية والهوائية والهيدرافليك وفقًا لمتطلبات العميل.

مقدمة عامة
تم تصميم الصمامات الكروية المثبتة على مرتكز الدوران وفقًا لمعيار API 6D للفئات ASME فئة 150 و 300 و 600 و 900 و 1500 و 2500. ، وصلة ربط مرتكز الدوران ، سماكة الجسم تتوافق مع ANSI B16.34. حلقة المقعد من النوع العائم ، زنبركي محمل لضمان التلامس مع الكرة من أجل توفير ختم محكم فعال حتى عند الضغط التفاضلي المنخفض بين التجويف وإغلاق المصب. جلوس ناعم.تتوفر مواد مختلفة للمقاعد الناعمة بناءً على ظروف عمل العميل ، ومتوفرة بتجويف كامل ومخفض. تتوفر مشغلات كهربائية وهوائية وهيدروليكية بناءً على متطلبات العميل.

ثلاث قطع تصميم مدخل نهاية الجسم ، حلقة الجرافيت أو ختم على شكل دائري (أو طلب) لضمان سلامة الختم المطلقة.تشتمل تصميمات الهيكل المُثبتة بمسامير على توافق معدني متداخل بين الجسم والمحول لتقليل أي إمكانية للحركة بسبب إجهاد خط الأنابيب.يتم استخدام حشية لولبية عالية الحرارة من الفولاذ المقاوم للصدأ / حشية مملوءة بالورق للختم المطلق.
تم تحديد أبعاد الجسم والمحولات لتلامس المعدن لضمان سحق الحشية الصحيحة

المواد الرئيسية

تصميم آمن للحريق

تضمن الصمامات الكروية اجتياز اختبار السلامة من الحرائق بنسبة 100٪.نظرًا لأن الصمام الكروي يستخدم تصميمين مختومين عبر أختام الحلقة O وحشية الجرح الحلزونية المعدنية من الجرافيت.عندما يكون الصمام مشتعلًا ، فإن المواد غير المعدنية مثل أختام مقعد PTFE ، والحشيات ، وأختام الحلقة O ، والمطاط وما إلى ذلك سوف تتلف ، وفي الوقت نفسه ، توفر الطبقة الخارجية لحشية الجرح الحلزونية المعدنية من الجرافيت ختمًا ثانويًا.عندما يتم حرق المقعد الناعم ، سيشكل المقعد المعدني تلقائيًا ختمًا معدنيًا مع كرة تحت إلحاح الزنبرك الذي سيحكم بشكل فعال في التسرب الداخلي والتسرب الخارجي.يتوافق تصميم الصمام تمامًا مع API 607 ​​و API 6FA و BS 6755 و JB / T 6899 ومعايير أخرى ،

جذع دليل على الانفجار:

الجذع مصنوع بشكل منفصل عن الكرة مع كتف دائري متكامل من النوع T ، يتم الاحتفاظ به بلطف. (تتوفر تصميمات أخرى عند الطلب)

جهاز مضاد للكهرباء الساكنة:

يتم تطبيق جهاز مضاد للكهرباء الساكنة من نوع الزنبرك زائد الجرافيت بين الكرة والساق وشفة الغدة والجسم للحفاظ على الاستمرارية الكهربائية بين جميع المكونات المعدنية.وتأكد من المقاومة أقل من متطلبات الخدمة الأشد.

جهاز حقن الشحوم

بالنسبة إلى DN150 (NPS 6) والأكبر ، يتم توفير الجذع ومقعد الصمام بجهاز حقن شحم مانع للتسرب ، بالنسبة لـ DN125 وأصغر ، يمكننا توفير جهاز حقن شحم الختم وفقًا لمتطلبات العملاء.عندما تتلف الحلقة O عن طريق الصدفة ، عن طريق حقن مادة مانعة للتسرب محكمة الغلق لمنع الوسائط من خلال حلقة مقعد الصمام وتسرب الساق.

خيارات الختم

مقعد ناعم: ختم معدني بحلقة دائرية من المعدن

هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء

تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة

BLOCK & BLEED (DBB)

عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.

العزلة المزدوجة والنزف (DIB)

مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ​​، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.

تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
