تفاصيل المنتج:
|
| بحجم: | NPS 2 "إلى 60" | الضغط: | 150 رطل إلى 2500 رطل |
|---|---|---|---|
| نطاق درجة حرارة: | -196 ℃ ~ 610 ℃ درجة حرارة منخفضة ، درجة حرارة عادية ودرجة حرارة عالية | مواد الجسم والتقليم: | Cast Cast، WCB، ASTM A105، ASTM A350 LF2، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55، ASTM A351 |
| مادة المقعد: | PTFE ، RPTFE ، DEVLON ، Molon ، PEEK ، مقعد معدني | ختم الجسم والساق: | Oring (FKM ، FFKM NBR ، FPM HNBR ، VITON ، EPDM ، AFLAS) ، حشية الجرح اللولبي (316SS + الجرافيت) الت |
| تسليط الضوء: | NPS 60 "مرتكز الدوران نوع الكرة صمام,2500LB تزوير صمام الكرة,API607 تزوير صمام الكرة |
||

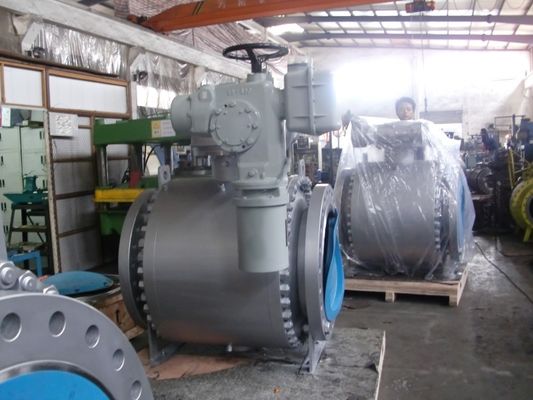

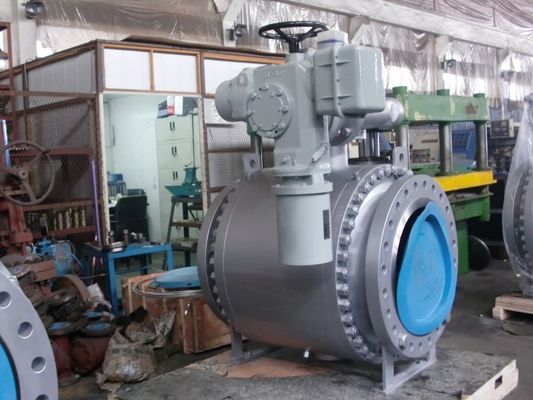

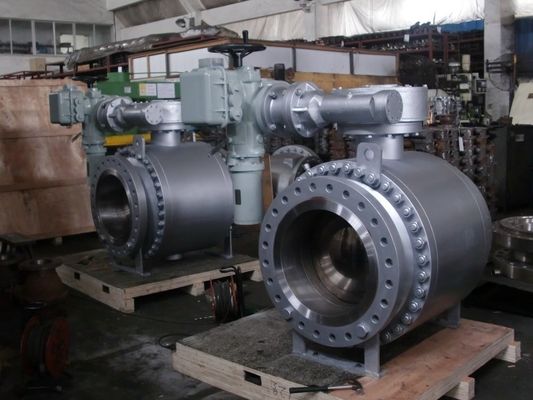

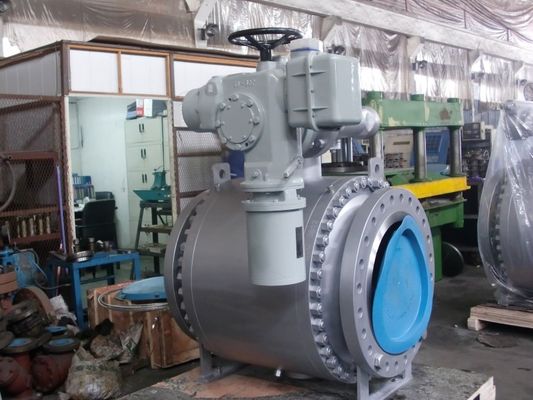

مدخل جانبي ذو حواف مزورة بصمام كروي نوع مرتكز الدوران مع مشغل كهربائي
دلائل الميزات
جلوس ناعم أو معدني أو مركب
اثنين أو ثلاث قطع الجسم
إغلاق محكم ثنائي الاتجاه
كتلة مزدوجة ونزيف
اختبار السلامة من الحرائق والنار
هيكل مسدود أو ملحوم بالكامل
تصميم عزم تشغيل منخفض
مجموعة واسعة من المواد والأحجام
مرتكز الدوران مع مقاعد زنبركية نشطة
تصميم ساق مضاد للانفجار
مناسب للتركيب فوق الأرض أو تحت الأرض
فوائد
إن استخدام المطروقات والمقاعد العائمة المحملة بالزنبرك أو المنفاخ والتي تكون دائمًا على اتصال بالكرة ، تجعل هذه الصمامات الحل المفضل للعديد من التطبيقات الصعبة مثل المبردة ودرجة الحرارة العالية والانبعاثات المنخفضة و ESD / HIPPS.
مناسب للاستخدام في أكثر الخدمات قسوة مثل مكشطة المشغل والمستقبل والتنصت على الساخن
يمكن تجهيز الصمامات بأختام خفية ومنافذ طرد بالبخار ومحامل محمية للتعامل مع الكميات المتوسطة / العالية من المواد الصلبة مثل رمال القطران أو المواد الحفازة
معتمد من قبل المستخدمين النهائيين الرئيسيين والمرخصين والمقاولين ومصمم لتلبية متطلبات SIL3 وفقًا لـ IEC 61508
إن تصميم مانع التسرب الجذعي المزدوج أو الثلاثي (مع سدادات الشفة أو الحلقات O أو اختياريًا مع غرف التسرب للصيانة التنبؤية) يعني أن الصمامات تلبي وتتجاوز أكثر معايير الانبعاثات المنخفضة الصرامة (ISO 15848) مما يجعل الصمامات مناسبة للتعامل مع المواد السامة أو خدمات السوائل القاتلة
توفر المقاعد الزنبركية أو العائمة التي تكون دائمًا على اتصال بالكرة ختمًا محكمًا فعالًا حتى عند الضغط التفاضلي المنخفض
| نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
| انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
| ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
| مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. | الجرافيت.PTFE ، PPL.إلخ. |
ميزة التصميم
1: تجويف كامل أو تجويف مخفض
2: هيكل جسم من قطعتين أو ثلاث قطع
3: Block & Bleed مزدوج ، عزل مزدوج ونزيف (DIB-1 & DIB-2)
4: تصميم آمن للحريق (API 607)
5: نظام مقاوم للانفجار
6: تصميم مضاد للكهرباء الساكنة
7: تخفيف التجويف الذاتي
8: اختبار الانبعاث الهارب (اختياري)
بيانات التصميم
معيار التصميم: API 6D، DIN3357-1، EN12516-1
معيار وجها لوجه: API6D ، ASME B16.10 ، DIN3202
معيار التوصيل: ASME B 16.5، ASME B16.47، DIN 2543/4، ASME B 16.25
معيار الاختبار والفحص: API 6D، API 598
درجة حرارة العمل: -196 ℃ ~ 610 ℃
نوع الاتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
البيئة الحامضة: NACE MR0175
