| MOQ: | حاسب شخصي 1 |
| السعر: | 300USD |
| standard packaging: | حالات بوليوود |
| Delivery period: | 2-15 أسبوعًا |
| payment method: | L / C ، T / T |
| Supply Capacity: | 20000 قطعة في السنة |

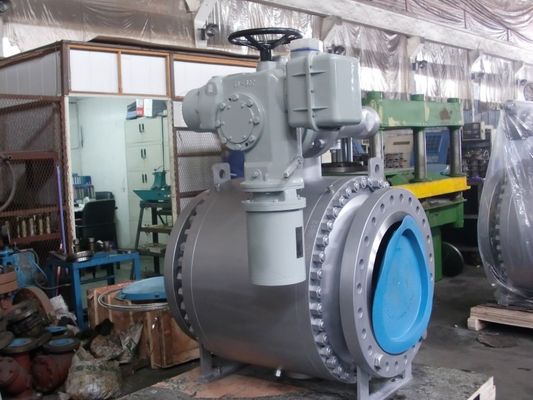

الجانب الكرة صمام الدخول مرتكز الدوران نوع مع المحرك الكهربائي
| نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
| انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
| ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
| مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. | الجرافيت.PTFE ، PPL.إلخ. |
التطبيقات الحرجة
حسن الرأسخطوط التدفق
صمامات الأنابيب
الناهض- ESDV
صمامات الغاز فوق الزيت (GOV)
صمامات التفريغ (BDV)
صمامات الاغلاق (SDV)
عزل مصيدة الكاشطة
صمامات العملية
SSIV
روف
الوركين
البحر الفرعي
المبردة (الغاز الطبيعي المسال ، الريجاس)
درجة حرارة منخفضة
التنصت الساخن
يتحرك
مصيدة مكشطة
تبديل الصمامات
صمامات القياس
إغلاق سريع (أقل من ثانية واحدة)
ملاط رمل الزيت
درجة حرارة عالية
الصمامات المدفونة / الجوفية
بيانات التصميم
معيار التصميم: API 6D، DIN3357-1، EN12516-1
معيار وجها لوجه: API6D ، ASME B16.10 ، DIN3202
معيار التوصيل: ASME B 16.5، ASME B16.47، DIN 2543/4، ASME B 16.25
معيار الاختبار والفحص: API 6D، API 598
درجة حرارة العمل: -196 ℃ ~ 610 ℃
نوع الاتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
البيئة الحامضة: NACE MR0175
BLOCK & BLEED (DBB)
عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.
العزلة المزدوجة والنزف (DIB)
مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.
جهاز مضاد للكهرباء الساكنة:
يتم تطبيق جهاز مضاد للكهرباء الساكنة من نوع الزنبرك زائد الجرافيت بين الكرة والساق وشفة الغدة والجسم للحفاظ على الاستمرارية الكهربائية بين جميع المكونات المعدنية.وتأكد من المقاومة أقل من متطلبات الخدمة الأشد.
جذع دليل على الانفجار:
الجذع مصنوع بشكل منفصل عن الكرة مع كتف دائري متكامل من النوع T ، يتم الاحتفاظ به بلطف. (تتوفر تصميمات أخرى عند الطلب)
جهاز حقن الشحوم
بالنسبة إلى DN150 (NPS 6) والأكبر ، يتم توفير الجذع ومقعد الصمام بجهاز حقن شحم مانع للتسرب ، بالنسبة لـ DN125 وأصغر ، يمكننا توفير جهاز حقن شحم الختم وفقًا لمتطلبات العملاء.عندما تتلف الحلقة O عن طريق الصدفة ، عن طريق حقن مادة مانعة للتسرب محكمة الغلق لمنع الوسائط من خلال حلقة مقعد الصمام وتسرب الساق.
تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
خيارات الختم
مقعد ناعم: ختم معدني بحلقة دائرية من المعدن
هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء
تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة
|
|
