تفاصيل المنتج:
|
| بحجم: | NPS 2 "إلى 60" | الضغط: | 150 رطل إلى 2500 رطل |
|---|---|---|---|
| نطاق درجة حرارة: | -196 ℃ ~ 300 ℃ درجة حرارة منخفضة ، درجة حرارة عادية ودرجة حرارة عالية | مواد الجسم والتقليم: | Cast Cast، WCB، ASTM A105، ASTM A350 LF2، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55، ASTM A351 |
| مادة المقعد: | PTFE ، RPTFE ، DEVLON ، Molon ، PEEK ، مقعد معدني | ختم الجسم والساق: | Oring (FKM ، FFKM NBR ، FPM HNBR ، VITON ، EPDM ، AFLAS) ، حشية الجرح اللولبي (316SS + الجرافيت) الت |
| تسليط الضوء: | API607 بلوك مزدوج الكرة صمام,WCB الجانب دخول الكرة صمام,WCB مزدوج بلوك الكرة صمام |
||

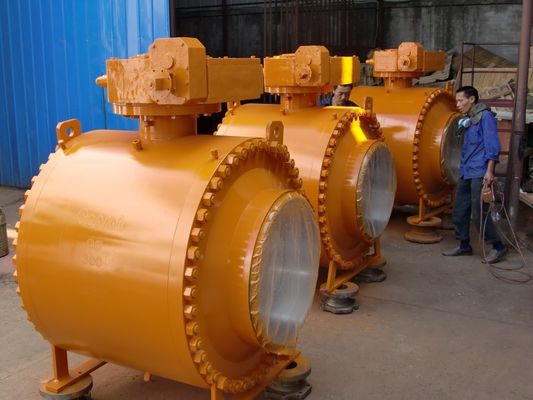

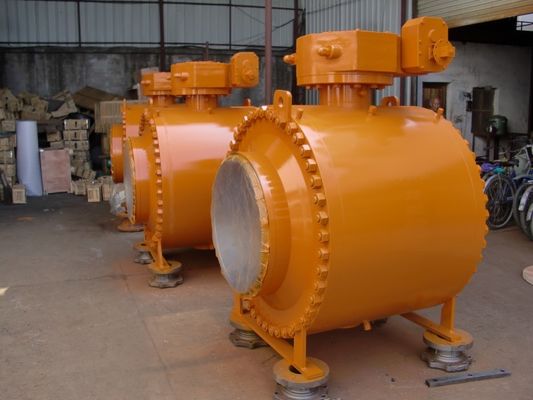

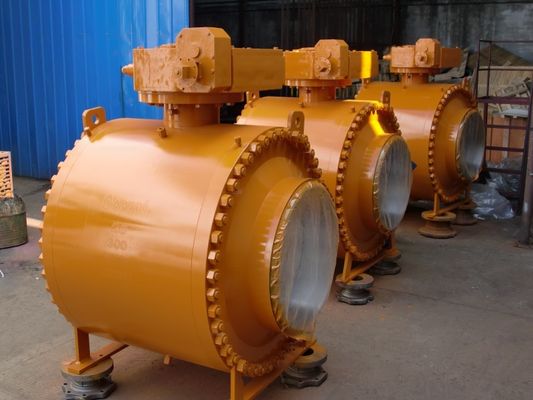

دخول مزدوج بلوك ونزيف الكرة من الجانب
ميزات التصميم الخاصة
للحصول على تطبيق محدد وأكثر تطلبًا لضمان موثوقية الحزمة تحت سطح البحر طوال مدة الحياة دون أي صيانة (حتى 30 عامًا) ، قم بتضمين ميزات تصميم خاصة:
ختم المعدن الأساسي من الجسم إلى الإغلاق / من الجسم إلى الغطاء بواسطة حلقة حشية معدنية (نوع BX)
حواجز متعددة على نظام ختم الجذعية وختم جذع المعدن الأساسي عند الطلب للخدمة الشديدة.
مانع تسرب المعدن بين الكرة والمقعد (مطلي بـ TCC) مع أداء تسرب صفر (المعدل أ) لخدمة السوائل.
الأختام غير المرنة (PTFE-PEEK) المتوافقة مع معظم الوسائط القاسية ، ومناسبة لخدمة التفجير التي تتجاوز -29 درجة مئوية وبدون خطر التدهور التدريجي.
الحماية الداخلية على جميع مناطق الختم والأسطح الحرجة بواسطة غطاء اللحام N06625 ؛مكسو بالكامل عند الطلب لخدمة قاسية.
ترتيب منافذ التهوية والصرف مع حاجز معدني أساسي ولحام مانع للتسرب.
بيانات التصميم
معيار التصميم: API 6D، DIN3357-1، EN12516-1
معيار وجها لوجه: API6D ، ASME B16.10 ، DIN3202
معيار التوصيل: ASME B 16.5، ASME B16.47، DIN 2543/4، ASME B 16.25
معيار الاختبار والفحص: API 6D، API 598
درجة حرارة العمل: -196 ℃ ~ 610 ℃
نوع الاتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
البيئة الحامضة: NACE MR0175
صمام الكرة المثبت على مرتكز الدوران مناسب للاستخدام على أنواع مختلفة من خطوط الأنابيب من الفئة 150 إلى الفئة 2500 ، PN16 ~ PN160 ، JIS 10K ~ JIS 20K لقطع أو تشغيل وسيط خط الأنابيب ، والتي تشمل أنواع العمليات منها ترس دودي ، مانول ، المشغلات الهوائية أو الكهربائية ، والتي تكون بشكل عام متصلة بشفة ، ووصلة نهاية اللحام التناكبي أيضًا.
تصميم آمن للحريق
تضمن الصمامات الكروية اجتياز اختبار السلامة من الحرائق بنسبة 100٪.نظرًا لأن الصمام الكروي يستخدم تصميمين مختومين عبر أختام الحلقة O وحشية الجرح الحلزونية المعدنية من الجرافيت.عندما يكون الصمام مشتعلًا ، فإن المواد غير المعدنية مثل أختام مقعد PTFE ، والحشيات ، وأختام الحلقة O ، والمطاط وما إلى ذلك سوف تتلف ، وفي الوقت نفسه ، توفر الطبقة الخارجية لحشية الجرح الحلزونية المعدنية من الجرافيت ختمًا ثانويًا.عندما يتم حرق المقعد الناعم ، سيشكل المقعد المعدني تلقائيًا ختمًا معدنيًا مع كرة تحت إلحاح الزنبرك الذي سيحكم بشكل فعال في التسرب الداخلي والتسرب الخارجي.يتوافق تصميم الصمام تمامًا مع API 607 و API 6FA و BS 6755 و JB / T 6899 ومعايير أخرى ،
BLOCK & BLEED (DBB)
عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.
العزلة المزدوجة والنزف (DIB)
مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.
جذع دليل على الانفجار:
الجذع مصنوع بشكل منفصل عن الكرة مع كتف دائري متكامل من النوع T ، يتم الاحتفاظ به بلطف. (تتوفر تصميمات أخرى عند الطلب)
جهاز مضاد للكهرباء الساكنة:
يتم تطبيق جهاز مضاد للكهرباء الساكنة من نوع الزنبرك زائد الجرافيت بين الكرة والساق وشفة الغدة والجسم للحفاظ على الاستمرارية الكهربائية بين جميع المكونات المعدنية.وتأكد من المقاومة أقل من متطلبات الخدمة الأشد.
جهاز حقن الشحوم
بالنسبة إلى DN150 (NPS 6) والأكبر ، يتم توفير الجذع ومقعد الصمام بجهاز حقن شحم مانع للتسرب ، بالنسبة لـ DN125 وأصغر ، يمكننا توفير جهاز حقن شحم الختم وفقًا لمتطلبات العملاء.عندما تتلف الحلقة O عن طريق الصدفة ، عن طريق حقن مادة مانعة للتسرب محكمة الغلق لمنع الوسائط من خلال حلقة مقعد الصمام وتسرب الساق.
خيارات الختم
مقعد ناعم: ختم معدني بحلقة دائرية من المعدن
هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء
تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة
| نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
| انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
| ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
| مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. | الجرافيت.PTFE ، PPL.إلخ. |
تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
