تفاصيل المنتج:
|
| مواد الجسم: | CF8 ، CF8M ، WCB ، CF3 ، CF3M | مادة الكرة: | CF8 ، CF8M |
|---|---|---|---|
| مادة المقعد: | PTFE | نموذج المنفذ: | تي بورت |
| اساسي: | غيغابايت | ||
| تسليط الضوء: | صمام الكرة نهاية شفة ثلاثي الاتجاهات,صمام كروي نهاية شفة T Port,صمام كروي نهاية شفة CF8M |
||

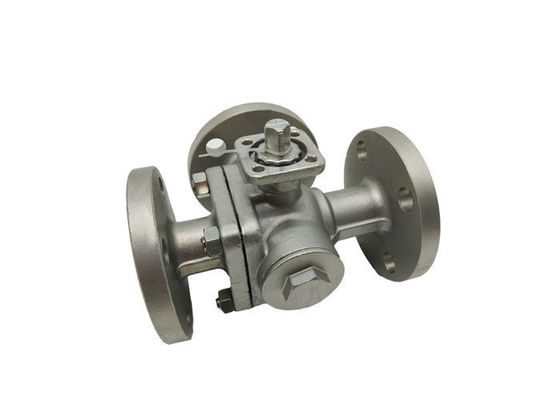

Q45F 16P T - Port 3 way Flange CF8M Ball Valve Floating High Platform Control Valve
وصف
يوفر تصميم دعم جذع / مرتكز الكرة من قطعة واحدة لتشغيل الكرة وتحديد موضعها بدقة.غالبًا ما يكون وضع الكرة الدقيق هذا غير ممكن في تصميم الكرة الجذعية متعدد القطع الأكثر شيوعًا.يسمح هذا أيضًا باستخدام جميع الجوانب كمدخل أو منفذ كتلة دون تسرب.
الميزات والفوائد
قطعة واحدة الجذعية وتصميم دعم الكرة مرتكز الدوران
منفذ كامل لتدفق غير مقيد
يحافظ تصميم ثلاثة مقاعد على وضع الكرة المناسب
لوحة تركيب المحرك
جهاز التأريض المضاد للكهرباء الساكنة
جهاز قفل مفتوح ومغلق لقفل أمان موضعي
يمكن إعادة ترتيب خطط التدفق لمنافذ T & L في الميدان لتلبية العديد من خطط التدفق الأخرى
حشوات تجويف الجسم متوفرة بأحجام من 3/4 "إلى 4"
يتوفر الصمام الكروي ثلاثي الاتجاهات في إصدارات T و L.يمكّن النوع T ثلاثة أنابيب متعامدة من التواصل مع بعضها البعض وقطع القناة الثالثة لتعمل كتقسيم ودمج.لا يمكن لنوع الصمام الكروي ثلاثي الاتجاهات أن يربط سوى أنبوبين متعامدين مع بعضهما البعض ، ولا يمكنه إبقاء الأنبوب الثالث متصلاً ببعضه البعض في نفس الوقت ، فقط للتوزيع.
| الضغط | بحجم | إل | L1 | د | D1 | د 2 | Z-φd | ISO5211 φ د |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
تطبيق
يستخدم الصمام بشكل أساسي في إمدادات المياه المتداولة الصناعية والصرف الصحي ، وإمدادات المياه والصرف الصحي في المناطق الحضرية ، والمباني الشاهقة والفنادق بمخرج المياه المضغوطة للمضخة ، وتستخدم لخفض المياه والقضاء على المطرقة المائية المدمرة ، وضمان التشغيل الآمن من شبكة الأنابيب.مصمم ليأخذ في الاعتبار المتطلبات البيئية بالكامل ، لا اهتزاز ، لا ضوضاء ، تشغيل سلس ، يضمن أن الفنادق ، والهدوء السكني وله وظائف توفير الطاقة.
ميزة صمام الكرة العائمة
1. مقاومة السوائل منخفضة ، ومعامل المقاومة يساوي طول الأنبوب h.
2. الهيكل بسيط وصغير الحجم وخفيف الوزن.
3. إنها مدمجة وموثوقة ، ولها خصائص ختم جيدة.كما تم استخدامه على نطاق واسع في أنظمة التفريغ.
4. العملية مريحة ، الفتح والإغلاق سريعان ، والدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل ، وهو مناسب للتحكم لمسافات طويلة.
5. الصيانة مريحة ، الصمام الكروي له هيكل بسيط ، وحلقة الختم قابلة للحركة بشكل عام ، والتفكيك والاستبدال مريحان نسبيًا.
6. عند الفتح الكامل أو الإغلاق الكامل ، يتم عزل سطح الكرة المحكم ومقعد الصمام عن الوسط ، ولا يتسبب الوسيط في تآكل سطح إحكام الصمام.
7. مجموعة واسعة من التطبيقات ، من الصغيرة إلى بضعة ملليمترات ، حتى بضعة أمتار ، من الفراغ العالي إلى الضغط العالي يمكن تطبيقها.
