تفاصيل المنتج:
|
| بحجم: | NPS 2 "إلى 60" | الضغط: | 150 رطل إلى 2500 رطل |
|---|---|---|---|
| نطاق درجة حرارة: | -196 ℃ ~ 300 ℃ درجة حرارة منخفضة ، درجة حرارة عادية ودرجة حرارة عالية | مواد الجسم والتقليم: | Cast Cast، WCB، ASTM A105، ASTM A350 LF2، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55، ASTM A351 |
| مادة المقعد: | PTFE ، RPTFE ، DEVLON ، Molon ، PEEK ، مقعد معدني | ختم الجسم والساق: | Oring (FKM ، FFKM NBR ، FPM HNBR ، VITON ، EPDM ، AFLAS) ، حشية الجرح اللولبي (316SS + الجرافيت) الت |
| تسليط الضوء: | صمام مثبت بمدخل جانبي,صمام مثبت على شكل مرتكز الدوران SS410,صمام مثبت بثلاث قطع |
||

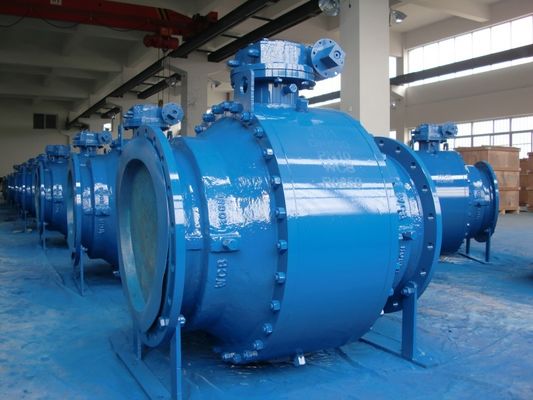

ثلاث قطع الجانب دخول مرتكز الدوران نوع الكرة صمام
صمام الكرة المثبت على مرتكز الدوران مناسب للاستخدام على أنواع مختلفة من خطوط الأنابيب من الفئة 150 إلى الفئة 2500 ، PN16 ~ PN160 ، JIS 10K ~ JIS 20K لقطع أو تشغيل وسيط خط الأنابيب ، والتي تشمل أنواع العمليات منها ترس دودي ، مانول ، المشغلات الهوائية أو الكهربائية ، والتي تكون بشكل عام متصلة بشفة ، ووصلة نهاية اللحام التناكبي أيضًا.
| نوع الكرة صمام | التصميم والتصنيع | وجها لوجه / نهاية لنهاية | أبعاد شفة | تصنيف درجة حرارة الضغط | التفتيش والاختبار |
| انقسام صمام الكرة شفة | BS5351 | ANSI B16.10.00 تحديث | ANSI B16.5.0 تحديث | ANSI B16.34.0 | API6D |
| ثابت الكرة صمام شفة | API6D / API608 | API6D | ANSI B16.47.8 | ANSI B16.34.0 | API598 |
المواد الرئيسية
| مادة الجسم | مادة تقليم | مادة الختم | طوقا / التعبئة |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ، إلخ. | SS410 ، SS420 ، SS304 ، SS316 ، إلخ | PTFE ، RPTFE ، نظرة خاطفة ، PPL ، إلخ. | الجرافيت.PTFE ، PPL.إلخ. |
بيانات التصميم
معيار التصميم: API 6D، DIN3357-1، EN12516-1
معيار وجها لوجه: API6D ، ASME B16.10 ، DIN3202
معيار التوصيل: ASME B 16.5، ASME B16.47، DIN 2543/4، ASME B 16.25
معيار الاختبار والفحص: API 6D، API 598
درجة حرارة العمل: -196 ℃ ~ 610 ℃
نوع الاتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
البيئة الحامضة: NACE MR0175
ميزة التصميم
1: تجويف كامل أو تجويف مخفض
2: هيكل جسم من قطعتين أو ثلاث قطع
3: Block & Bleed مزدوج ، عزل مزدوج ونزيف (DIB-1 & DIB-2)
4: تصميم آمن للحريق (API 607)
5: نظام مقاوم للانفجار
6: تصميم مضاد للكهرباء الساكنة
7: تخفيف التجويف الذاتي
8: اختبار الانبعاث الهارب (اختياري)
العزلة المزدوجة والنزف (DIB)
مقعد ذو تأثير مكبس مزدوج ، ضغط متوسط ، كل من المنبع والمصب وكذلك في تجويف الجسم ، يخلق قوة دفع ناتجة تدفع حلقة المقعد ضد الكرة ، ويتطلب الصمام ذو حلقات المقعد ذات تأثير المكبس المزدوج تخفيف ضغط التجويف لتقليل البناء- حتى الضغط الزائد في تجويف الجسم.
خيارات الختم
مقعد ناعم: ختم معدني بحلقة دائرية من المعدن
هيكل بسيط وختم موثوق به يمكن تطبيقه على الجسيمات ذات الختم الموثوق به وعزم الدوران المنخفض الذي يلبي ارتفاع العملاء
تطبيق واسع بتكلفة منخفضة.ظروف الوسائط وموثوقية الختم ومتطلبات عزم الدوران المنخفضة
تصميم آمن للحريق
تضمن الصمامات الكروية اجتياز اختبار السلامة من الحرائق بنسبة 100٪.نظرًا لأن الصمام الكروي يستخدم تصميمين مختومين عبر أختام الحلقة O وحشية الجرح الحلزونية المعدنية من الجرافيت.عندما يكون الصمام مشتعلًا ، فإن المواد غير المعدنية مثل أختام مقعد PTFE ، والحشيات ، وأختام الحلقة O ، والمطاط وما إلى ذلك سوف تتلف ، وفي الوقت نفسه ، توفر الطبقة الخارجية لحشية الجرح الحلزونية المعدنية من الجرافيت ختمًا ثانويًا.عندما يتم حرق المقعد الناعم ، سيشكل المقعد المعدني تلقائيًا ختمًا معدنيًا مع كرة تحت إلحاح الزنبرك الذي سيحكم بشكل فعال في التسرب الداخلي والتسرب الخارجي.يتوافق تصميم الصمام تمامًا مع API 607 و API 6FA و BS 6755 و JB / T 6899 ومعايير أخرى ،
BLOCK & BLEED (DBB)
عندما تكون الكرة في الوضع المغلق ، يقوم كل مقعد بإغلاق وسيط العملية بشكل مستقل في نفس الوقت بين التدفق العلوي / السفلي وتجويف الجسم ، مما يسمح بنزيف ضغط التجويف المحاصر (DBB) من خلال صمام الصرف والتهوية.تتيح وظيفة الكتلة المزدوجة والنزيف إمكانية شطف الصمام تحت الضغط والتحقق من إحكام إغلاق المقعد بشكل صحيح.
تم تثبيت الكرة بواسطة مرتكز الدوران والساق بمقاس 4 بوصة وأصغر.دعامة لوحة مرتكز الدوران لحجم 6 بوصة وأكبر
